产品名称:混合式步行电机
产品型号:85HS
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件85HS
产品简介:
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (N.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (kg.cm²) |
重量 Motor weight (kg) |
85HS68-1404-xx |
1.8 |
68 | 5.6 | 1.4 | 4 | 24 | 2.8 | 4 | 1 | 1.8 |
85HS68-4004-xx |
1.8 |
68 | 2.4 | 4 | 0.6 | 2.8 | 2.8 | 4 | 1 | 1.8 |
85HS80-4208-001 |
1.8 |
80 | 4.6 | 2.97 | 1.55 | 6.76 | 3.2 | 8 | 1.4 | 2.3 |
85HS80-5504-001 |
1.8 |
80 | 2.2 | 5.5 | 0.4 | 3.5 | 4.5 | 4 | 1.4 | 2.3 |
85HS97-3008-001 |
1.8 |
97 | 4.8 | 3 | 1.6 | 8 | 5 | 8 | 1.8 | 2.8 |
85HS97-4006-001 |
1.8 |
97 | 3.4 | 4 | 0.85 | 5 | 4.4 | 6 | 1.8 | 2.8 |
85HS116-4208-001 |
1.8 |
116 | 5 | 4.2 | 1.2 | 6.5 | 6 | 8 | 2.7 | 3.6 |
85HS116-5004-001 |
1.8 |
116 | 5 | 5 | 1 | 11 | 8.5 | 4 | 2.7 | 3.6 |
85HS126-6404A-xx |
1.8 |
126 | 1.8 | 6.4 | 0.28 | 2.85 | 7 | 4 | 3 | 3.8 |
85HS126-4008-001 |
1.8 |
126 | 6 | 4 | 1.5 | 8 | 6.8 | 8 | 3 | 3.8 |
85HS131-7004-xx |
1.8 |
131 | 2.8 | 7 | 0.4 | 4 | 9 | 4 | 3.3 | 4.2 |
85HS131-3004-xx |
1.8 |
131 | 5.1 | 3 | 1.7 | 18 | 9 | 4 | 3.3 | 4.2 |
85HS155-5004-001 |
1.8 |
155 | 4 | 5 | 0.8 | 10 | 11 | 4 | 3.6 | 5 |
85HS155-6504-001 |
1.8 |
155 | 3.9 | 6.5 | 0.6 | 7 | 11 | 4 | 3.6 | 5 |
*以上仅为代表产品,派生产品可根据客户要求制作

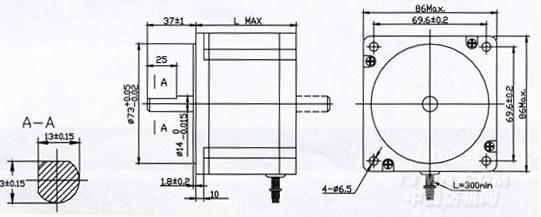

Mechanical Dimensions(外型图)

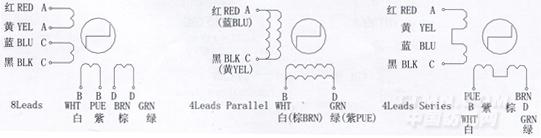

Wiring diagram(接线图):
