产品名称:混合式步行电机
产品型号:57BYGH
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件57BYGH
产品简介:
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (Kg.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
57BYGH001 |
1.8 |
41 | 6 | 0.5 | 12 | 20 | 4 | 4 | 120 | 0.21 | 0.45 |
57BYGH013 |
1.8 |
41 | 2.7 | 1.5 | 1.8 | 4 | 4 | 4 | 120 | 0.21 | 0.45 |
57BYGH201 |
1.8 |
51 | 7.2 | 0.6 | 12 | 25 | 7 | 4 | 275 | 0.36 | 0.65 |
57BYGH206 |
1.8 |
51 | 6.6 | 1 | 6.6 | 8.2 | 7.2 | 6 | 275 | 0.36 | 0.65 |
57BYGH218 |
1.8 |
51 | 2.6 | 2 | 1.3 | 4 | 9 | 4 | 275 | 0.36 | 0.65 |
57BYGH436 |
1.8 |
56 | 2.4 | 3.0 | 0.8 | 1.4 | 9 | 6 | 300 | 0.4 | 0.7 |
57BYGH420 |
1.8 |
56 | 3.6 | 2 | 1.8 | 2.5 | 9 | 6 | 300 | 0.4 | 0.7 |
57BYGH502 |
1.8 |
67 | 3.4 | 2 | 1.7 | 3 | 10 | 6 | 360 | 0.5 | 0.82 |
57BYGH506 |
1.8 |
67 | 2.4 | 3 | 0.77 | 1 | 9 | 6 | 360 | 0.5 | 0.82 |
57BYGH603 |
1.8 |
78 | 8.6 | 1 | 8.6 | 18 | 14.5 | 6 | 480 | 0.68 | 1 |
57BYGH633 |
1.8 |
78 | 3 | 3 | 1 | 1.6 | 13.5 | 6 | 480 | 0.68 | 1 |
57BYGH800 |
1.8 |
84 | 7.5 | 1.5 | 5 | 10 | 16 | 8 | 530 | 0.65 | 1.13 |
57BYGH115-003 |
1.8 |
115 | 6.3 | 3 | 2.1 | 9 | 25 | 4 | 810 | 0.89 | 1.55 |
57BYGH115-007 |
1.8 |
115 | 4.2 | 4.2 | 1 | 2.3 | 19.5 | 8 | 810 | 0.89 | 1.55 |
*以上仅为代表产品,派生产品可根据客户要求制作

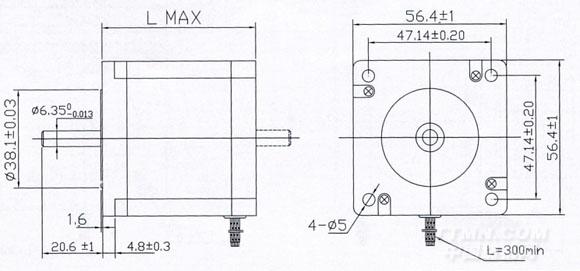

Mechanical Dimensions(外型图)
