产品名称:混合式步行电机
产品型号:39BYGHM
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件39BYGHM
产品简介:
HYBRIDSTEPPINGMOTOR(混合式步进电机)
GeneralSpecifications(详细说明):
StepAccuracy…………………………………………………±5%
TemperatureRise…………………………………………80℃Max
AmbientTemperatureRange…………………………-20℃~+50℃
InsulationResistance………………………100MΩMin.500VCDC
DielectricStrength………………………………500VAC1minute
ElectricalSpecifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (g.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Inertia (g.cm²) |
定位力矩 Detent Torque (g.cm) |
重量 Motor weight (kg) |
39BYGHM207 |
0.9 |
26 | 12 | 0.5 | 24 | 13 | 1000 | 6 | 11 | 95 | 0.15 |
39BYGHM209 |
0.9 |
26 | 4.25 | 0.425 | 10 | 6.3 | 550 | 4 | 11 | 95 | 0.15 |
*以上仅为代表产品,派生产品可根据客户要求制作

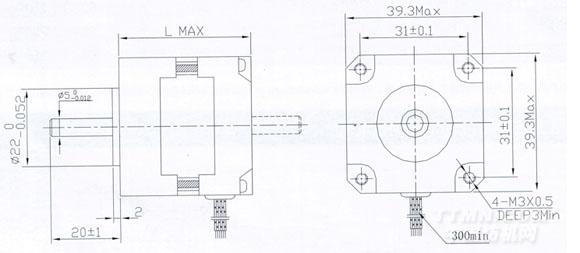

Mechanical Dimensions(外型图)
