产品名称:混合式步行电机
产品型号:28BYGH
使用材料:-
产品规格:-
所属分类:混合式步进电机系列
文档下载:点击下载PDF文件 28BYGH
产品简介:
HYBRID STEPPING MOTOR(混合式步进电机)
General Specifications(详细说明):
Step Accuracy………………………………………………… ±5%
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC for one minute
Electrical Specifications(技术数据):
电机型号 Model |
步矩角 Step angle (º) |
机身长 Motor Length L(mm) |
相电压 Rated voltage (V) |
相电流 Rated Current (A) |
相电阻 Phase Resistance (Ω) |
相电感 Phase Inductance (mH) |
静转矩 Holding Torque (g.cm) |
引线数 Lead Wire (NO.) |
转动惯量 Rotor Interia (kg.cm²) |
重量 Motor weight (kg) |
|||
28BYGH102 | 1.8 | 32 | 3.9 | 0.67 | 5.8 | 3.2 | 600 | 4 |
|
0.11 |
|||
28BYGH105 | 1.8 | 2.66 | 0.95 | 2.8 | 1.0 | 430 | 6 | ||||||
28BYGH301 | 1.8 | 45 | 4.56 | 0.67 | 6.8 | 4.9 | 950 | 4 |
|
0.14 |
|||
28BYGH303 | 1.8 | 3.4 | 0.95 | 3.4 | 1.2 | 750 | 6 | ||||||
28BYGH501 | 1.8 | 51 | 8.04 | 0.67 | 12 | 7.2 | 1200 | 4 |
|
0.2 |
*以上仅为代表产品,派生产品可根据客户要求制作

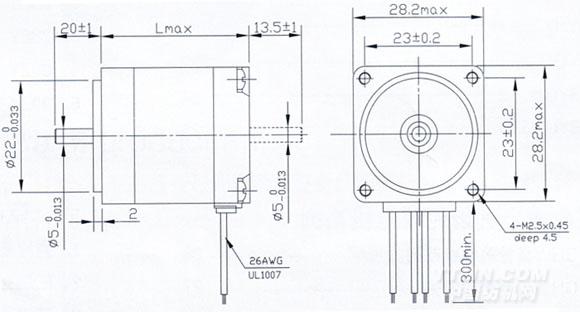

Mechanical Dimensions(外型图)
Wiring diagram(接线图):
Pull out Torque Curve:
