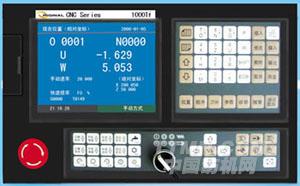

CNC-1000Ti数控系统

采用32位CPU+FPGA架构，具有定位、直线插补、圆弧插补等功能，可以满足各种形状的加工要求。程序存储量达60Ｋ×63，另有8个共1M位的电子盘区用于储存信息，掉电时迅速恢复各项参数和程序。多程序调用功能，在加工一些重复动作的工件时，可以使用子程序调用功能，使程序编写更加便捷。具有断电工件坐标自动记忆功能，任意位置可以启动程序功能。可以接辅助操作面板。可以通过RS232与微机通讯。配置7.8英寸彩色显示屏，用户界面清晰友好，操作方便。

配备高精度适应性强的配套伺服系统（可选）。该系统以DSP芯片作为控制核心，运用改进的空间矢量控制算法，实现位置、速度、扭矩三机一体，比普通的SPWM产生的力矩更大，噪音更小。电机驱动部分采用了最新的智能功率模块IPM，电机与驱动器参数无缝联接。

主要应用于各类数控车床的控制。

性能特点

    ●高速加工螺纹、快速退尾、退尾角度可调，尤其可用于加工连续螺纹、端面螺纹、段头螺纹、大螺距螺纹等特殊加工场合。

●快速空运行（24m/min），高速插补（圆弧和直线插补15m/min）

●程序预读：使机床加工过程流畅不停顿，防止产生失步误差，提高加工效率，工件轮廓曲线平滑过度，避免过度点留下刀痕，有效提高光洁度

●控制精度高：所有CNC都是μ级精度

●可以配置多种驱动单元：反应式、混合细分（三相、五相、伺服式）及伺服驱动

●串行口RS232通讯功能

●采用电子盘技术：数据可以多个位置保存，出错后可以快速恢复

●采用电子齿轮比，简化传动结构，提高机床工作精度

●系统多数机能用参数可选，更方便实际应用

●采用多层印刷电路板技术、表贴技术、门阵技术等，使性能更优越，运行更可靠

技术参数

●最大之指令值：+-9999.999毫米

●快速进给速度：X轴6米/分；Z轴12米/分（最大值）

●进给速度范围：1——8000毫米/分或0.0001——500.0000毫米/转

●进给速度倍率：0——150%
