喷嘴式蒸汽疏水阀

时间：2012年08月23日

广东省顺德市辰宇染整机械有限公司
联系人:田先生 电话:0575-27727998
传真:0757-27727938 地址:广东佛山市顺德区勒流镇富安工业规划区同兴路2-12号
邮编:528322 邮箱:Tk185@163.com
网址:http://www.chenyudye.com

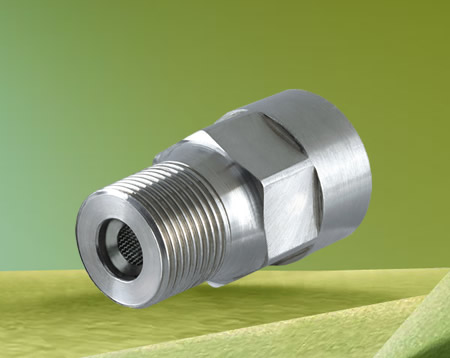

喷嘴式疏水阀
喷嘴式疏水阀简介：
喷嘴式蒸汽疏水阀是一种新型的高效、节能、寿命长、免维修的疏水器。其优点是：无运动部件，不产生磨损，运行可靠；采用特制喷嘴结构，实现冷凝水排放及时、完全，蒸汽无泄漏。
　

结构：

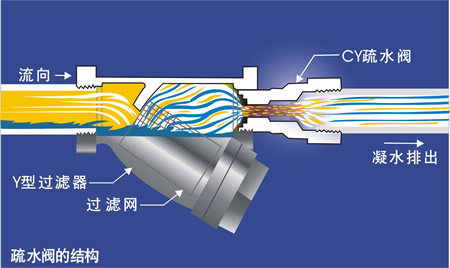

　图示是疏水阀的安装结构，其核心
是一个文丘利喷嘴，在喷嘴前面设有
特制的蒸汽过滤阀，因为喷嘴的最小
孔径相当小，防止杂物的堵塞是至关
重要的。（注意：蒸汽内的过滤网是
设计成很容易取下来清洗的，CY疏水
阀的阀心和阀体是一体的，如果阀心
堵塞会严重影响冷凝水的排放，所以
定期清洗过滤阀内的过滤网，是保证
CY疏水阀正常工作的关键)。
工作原理：
　根据流体力学原理，喷嘴对流体的通过能力与该流体的密度的平方根成正比，在同样的压力和温
度条件下，由于水比蒸汽密度要大上百倍，同一喷嘴在相同的压力条件下，其冷凝水的排量要比蒸
汽排量大二十倍左右。
　当冷凝水与蒸汽一起到达喷嘴时，以混合的汽液二相形式通过喷嘴，由于在相同的压力条件下，
蒸汽和水二者之间的密度相差很大，造成流体二相间功能的快速传递。重而慢的冷凝水得到加速。
冷凝水的存在显著地阻滞蒸汽的流出；实现排水阻汽的作用。在及时连续排除冷凝水的过程中，能
有效地阻止蒸汽排放，从而减少了蒸汽的损失。
满足变动负荷：
　在用热水设备升温时，冷凝水水量大，水温低，此时不饱和的冷凝水经过喷嘴进入疏水管道时，
不会产生汽化或者很少汽化，这时凝结的流动阻力小，通过的凝结水流量大。在用汽设备升温到恒
温状态下，用热设备的凝结水量相对比较小，这时由于温度升高产生了饱和凝结水，当通过喷嘴进
入排水管瞬间，由于压降，迅速汽化，产生两相流动阻力和加速流动阻力，这时通过的饱和冷凝水
量比较少，所以喷嘴式疏水器能满足变动负荷。
优占：
节约能源:

此系列新型疏水阀，有效地降低了排放冷凝疏水时造成的蒸汽泄漏，可以节约能源6-10%
左右。而一般疏水阀，运动零件寿命比较短，失效后的疏水器会造成严重的蒸汽损失。
效率高: 该阀结构简单紧凑，能连续排水，实现排冷凝水及时、安全，提高了设备的热效率，使
用热设备启动快，加热温度均匀，产品质量稳定。
寿命长: 由于没有任何运动部件，不产生磨损，材质全部为耐腐蚀的不锈钢，抗水击，使用寿命
达到十年以上。
在不同压力下，不同口径喷嘴的凝水排量见下表:
压力差 喷嘴型号
01-08 09-15 16-25
1Kg/c㎡ 8-65 95-455 580-4545
5Kg/c㎡ 15-145 205-1015 1275-10005
10Kg/c㎡ 25-205 295-1415 1785-13985
20Kg/c㎡ 35-285 405-1955 2465-19325
40Kg/c㎡ 45-395 555-2685 3385-26525
　
