QGV-145系列气动V形牵伸摇架

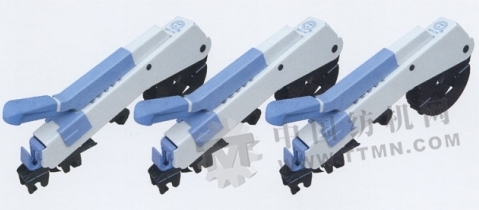

产品图：

产品介绍及特点：

气动V型牵伸装置，足细纱机的一种新型牵伸装置，适月于棉纤维，台成纤维的纯纺及混纺。适纺纤维长度60毫米以下。

l.V型牵伸装置是将后牵伸区和主牵伸区位于同一平面的传统牵伸改为后罗拉中心提高到丰牵伸区平面，且适当前移，使中后下罗拉隔距缩小，后上罗拉沿后下罗拉后移，后上下罗拉中心线与主牵伸平面成25度或28度夹角。导纱喇叭的位置与上下罗拉的特殊位置相适应。这些特点增加了粗纱与后下 拉和中上罗拉的接触角，因而后区牵伸倍数得以提高(可达2倍)，同时纱条以较高紧密度±v肜喂入上牵仲Ⅸ，总牵忡倍数鞍传统牵伸大，故称这种牵仲装置为v形太牵伸装置。

2.本摇架采用杠杆传压，分压机构进行加压，压力源为压缩空气，压力稳定可靠，无衰减现象。

3.一台细纱机只用一个减压阀调节气囊压力，即可对整台机的上罗拉加压力进行无级调压，调到所需压力。皮辊目经多次磨砺，仍能保持调节后的压力。

4.停车时可实现半释压，再开车时可减少纱线断头率，降低操作劳动强度。

5.摇架锁紧采用曲柄机构，自锁可靠，加卸压方便。

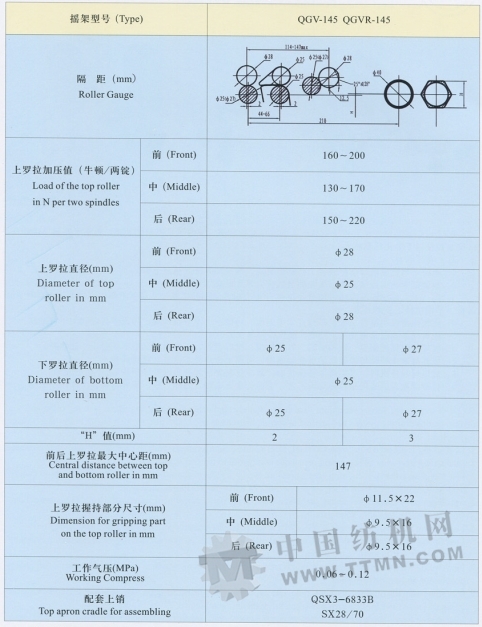

产品技术参数：
