CFJ系列紧密纺装置简介

我公司研发的紧密纺装置采用网格圈积极传动结构，主要由异型管（又称负压管）、网格圈及其张紧装置、输出罗拉、带齿前罗拉、过桥齿轮及其附件、输出上罗拉（皮辊）、皮辊架、罗拉座以及紧密纺负压系统等零部件组成。其中，带齿输出罗拉安装在异型管内，带齿前罗拉输出的动力用过过桥齿轮传动给带齿输出罗拉。网格圈在带齿输出罗拉和输出皮辊的作用下积极传动，异型管负压由安装在车尾的紧密纺风机经总风管提供。针对国内细纱机的结构特点，本装置采用六锭为一个单元的模块化设计，不论老机改造还是新机配套都能胜任。该纺纱技术主要通过负压气流的作用将纤维收拢、集聚，使须条边缘上的纤维快速有效的向须条中心集聚并伸直，最终最大限度地减小纺纱三角区，从而大幅度减少突出于纱线本体外的毛羽，提高纤维的强力利用率，成纱强力得以提升。

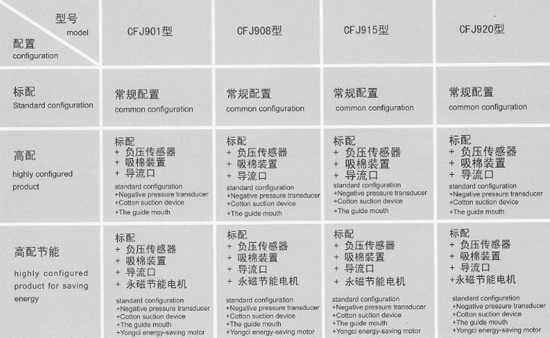

CFJ系列紧密纺装置配置选型

CFJ系列紧密纺装置原理图

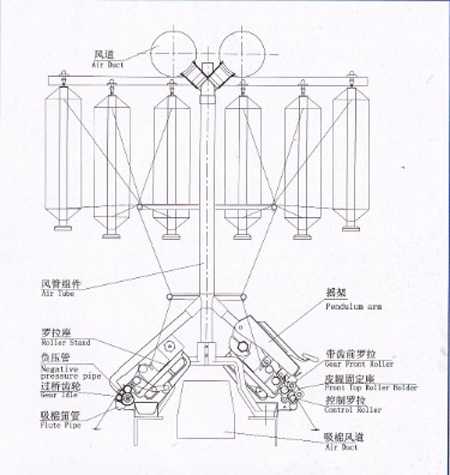

CFJ型紧密纺装置系统截面图

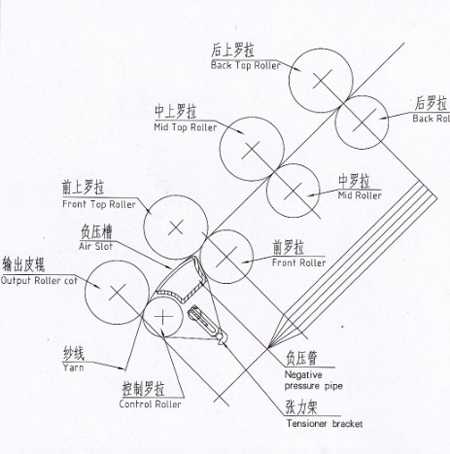

CFJ型紧密纺装置牵伸示意图

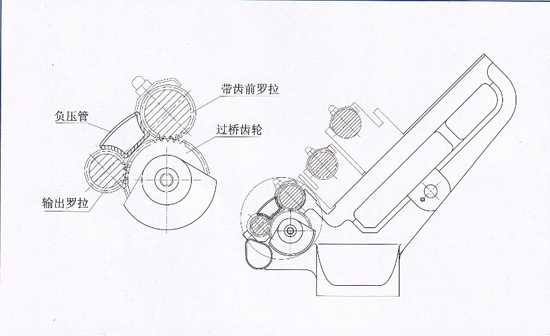

输出罗拉安装在异型管内，带齿前罗拉输出的动力通过过桥齿轮传递给输出罗拉。
