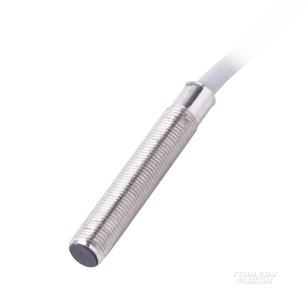

尺寸图：

尺寸

M5

型号

SN05X-1B5PA

SN05X-1B5PB

SN05X-1B5NA

SN05X-1B5NB

输出方式

PNP

NPN

输出状态

NO

NC

NO

NC

 安装方式

齐平

齐平

齐平

齐平

检测距离（mm）

1.5±10%

设定距离

0~0.64mm

0~0.64mm

检测物体

金属

标准检测体

8×8×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

2000Hz

泄露电流

0.6mA以下

控制

输出

残留电压

2.5V以下（负载电流200mA及导线2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

动作时及保存时：各-25℃—70℃

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz上下振幅1.5mm

保护结构

IEC规格 IP67

连接方式

导线引出型（标准导线长 2m）

材

质

外壳

不锈钢

检测面

PBT

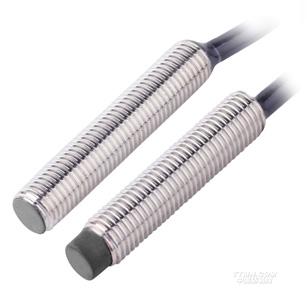

尺寸图：

尺寸

M8

     型

     号

SN08X -02BPA

SN08X -02BPB

SN08X-04DPA

SN08X

-04DPB

SN08X

-02BNA

SN08X

-02BNB

SN08X

-04DNA

SN08X

-04DNB

输出方式

PNP

NPN

输出状态

NO

NC

NO

NC

NO

NC

NO

NC

检测距离（mm）

2±10%

4±10%

2±10%

4±10%

设定距离

0~1.6mm

0~3.2mm

0~1.6mm

0~3.2mm

检测物体

金属

标准检测体

12×12×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

1500Hz  1000Hz

泄露电流

100uA以下

控制

输出

残留

电压

2.5V以下（负载电流200mA及导线长2m时）

开关

容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

动作时及保存时：各-25℃—70℃

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500兆欧表）充电部整体与外壳间

振动（耐久）

10~50Hz上下振幅1.5mm X,Y,Z各向2H

冲击（耐久）

500m/s2 X、Y、Z各方向10次  1,000m/s2 X、Y、Z各方向 10次

保护结构

IEC规格 IP67

连接方式

 导线引出型（标准导线长 2m）

材

质

外壳

不锈钢

检测面

PBT

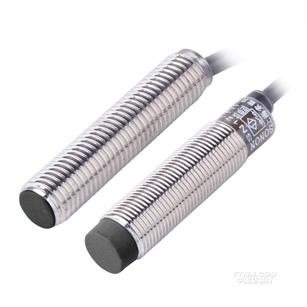

尺寸图：
