尺寸图：

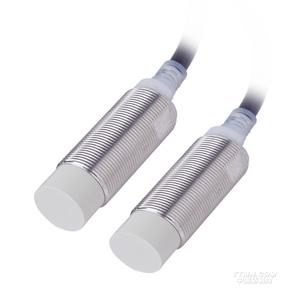

尺寸

M30

     型

     号

SN30Q-

10BPA

SN30Q-

10BPB

SN30Q-

15DPA

SN30Q-

15DPB

SN30Q-

10BNA

SN30Q-

10BNB

SN30Q-

15DNA

SN30Q-

15DNB

输出形式

PNP

NPN

输出状态

NO

 NC

 NO

NC

NO

 NC

 NO

 NC

额定动作距离

10mm齐平

15 mm非齐平

10mm齐平

15 mm非齐平

设定距离

0~1.6mm

0~3.2mm

0~1.6mm

0~3.2mm

检测物体

金属

标准检测体

45×45×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

监测脉冲

3…3000次/分

泄露电流

100uA以下

控制

输出

残留电压

2.5V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

动作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~70Hz上下振幅1.7mm

保护结构

IEC规格 IP67

连接方式

导线连接（标准导线2m）

材

质

外壳

黄铜镀镍

检测面

PBT
