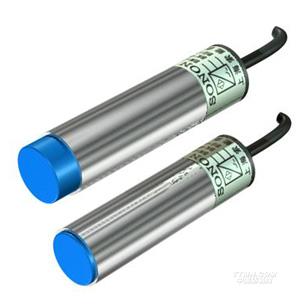

电容式传感器--金属圆柱型系列
时间：2012年10月25日
上海索能自动化系统有限公司 |
|
| 联系人: | 电话:021-50790801-22 |
| 传真:021-50790803 | 地址:上海市浦东区张江高科蔡伦路150号 |
| 邮编:201203 | 邮箱:sonongrace@163.com |
| 网址:http://www.sonon.com.cn | |
|
尺寸图： |
CN30三线（直流）
|
M30 |
|||||
|
型号 |
CN30-10BPA |
CN30-15DPB |
CN30-10BNA |
CN30-15DNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm齐平 |
15mm非齐平 |
10mm齐平 |
15mm非齐平 |
|
|
设定距离 |
0~15mm |
||||
|
检测物体 |
任何物体 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
50Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
PVC导线连接 |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
CN30四线（直流）
|
尺寸 |
M30 |
||||
|
型号 |
CN30-10BPC |
CN30-15DPC |
CN30-10BNC |
CN30-15DNC |
|
|
输出形式 |
PNP |
NPN |
|||
|
额定动作距离 |
10mm齐平 |
15mm非齐平 |
10mm齐平 |
15mm非齐平 |
|
|
设定距离 |
0~15mm |
||||
|
检测物体 |
任何物体 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流四线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
50Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
PVC导线连接 |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
CN30两线
|
尺寸 |
M30 |
||||
|
型号 |
CN30-15BLA |
CN30-15DLB |
CN30-15BAA |
CN30-15DAB |
|
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm齐平 |
15mm非齐平 |
10mm齐平 |
15mm非齐平 |
|
|
设定距离 |
0~12mm |
||||
|
检测物体 |
任何物体 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流两线 |
交流两线 |
|||
|
工作电压 |
DC10-30V |
AC90~220V(20~250V)50/60Hz |
|||
|
响应频率 |
10Hz |
|
|||
|
泄露电流 |
0.6mA以下 |
2mA以下（AC220V 50/60Hz） |
|||
|
控制 输出 |
残留电压 |
4V以下（及导线长2m时） |
6V以下（及导线长2m时） |
||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
200mA（AC220V 50/60Hz） |
|||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
环境温度 |
工作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~55Hz 1.5mm双振幅 |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
连接方式 |
PVC导线连接 |
||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
