尺寸图: |

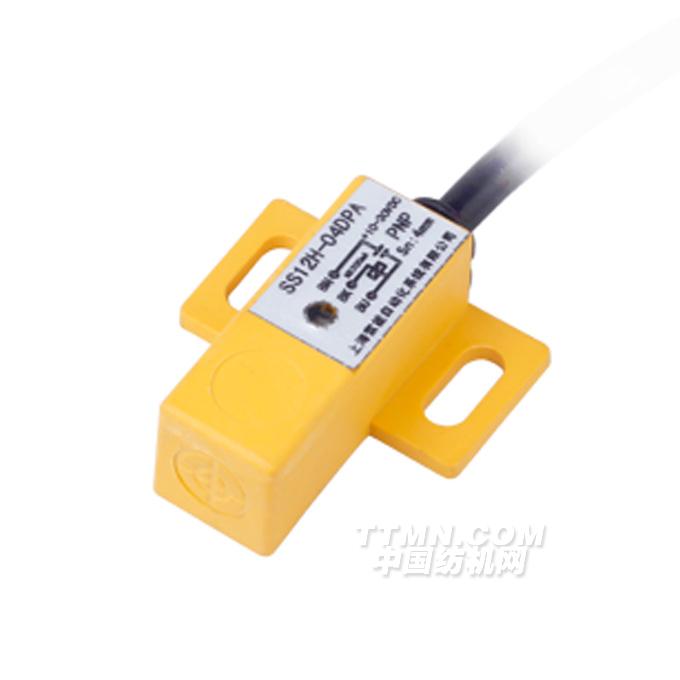

SS12H三线(直流)
尺寸 |
12×12×45 |
||||||||
型 号 |
SS12H- 02BPA |
SS12H- 02BPB |
SS12H- 04DPA |
SS12H- 04DPB |
SS12H- 02BNA |
SS12H- 02BNB |
SS12H- 04DNA |
SS12H- 04DNB |
|
输出形式 |
PNP |
NPN |
|||||||
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
额定动作距离 |
2mm齐平 |
4mm非齐平 |
2mm齐平 |
4mm非齐平 |
|||||
设定距离 |
0~1.6mm |
0~3.2mm |
0~1.6mm |
0~3.2mm |
|||||
检测物体 |
金属 |
||||||||
标准检测体 |
18×18×1t的Q235A钢板 |
||||||||
类型 |
直流三线 |
||||||||
工作电压 |
DC10-30V |
||||||||
响应频率 |
800Hz |
||||||||
泄露电流 |
100uA以下 |
||||||||
控制 输出 |
残留电压 |
2V以下(负载电流200mA及导线长2m时) |
|||||||
开关容量 |
100mA(DC12V时)200mA(DC24V时) |
||||||||
显示灯 |
红色LED |
||||||||
短路保护 |
逆向连接保护 输出短路保护(200mA以上) |
||||||||
环境温度 |
工作时及保存时:各-25℃—70℃(不结冰,霜露) |
||||||||
温度的影响 |
温度范围-25℃—70℃,+23℃时检测距离的±10%以下 |
||||||||
电压的影响 |
额定电源电压的±10%以内,额定电源电压时检测距离的±2.5%以下 |
||||||||
绝缘阻抗 |
500MΩ以上(DC500V摇表)充电部整体与外壳间 |
||||||||
振动(耐久) |
10~55Hz 1.5mm双振幅 |
||||||||
防护等级 |
IP67 |
||||||||
连接方式 |
导线连接(标准导线长度为2m) |
||||||||
材 质 |
外壳 |
PBT |
|||||||
检测面 |
PBT |
* 直流开关部的应答频率数为平均值。
尺寸图: |

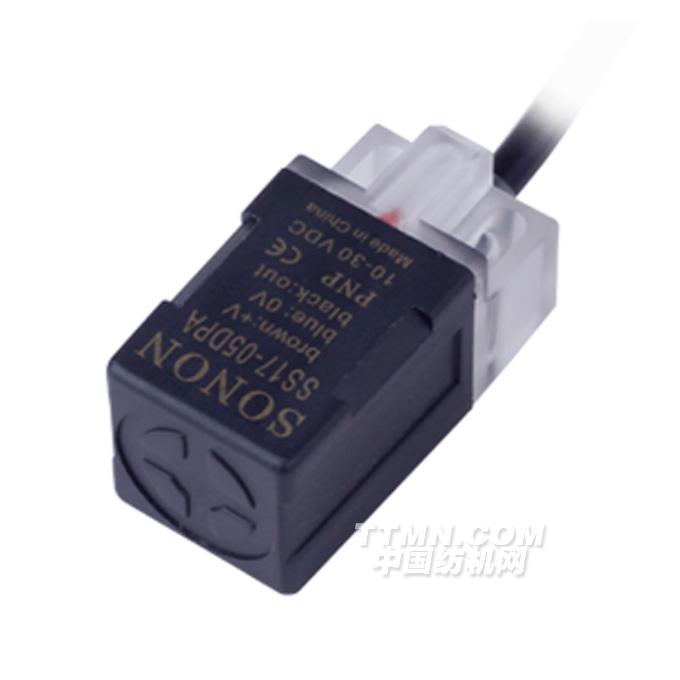

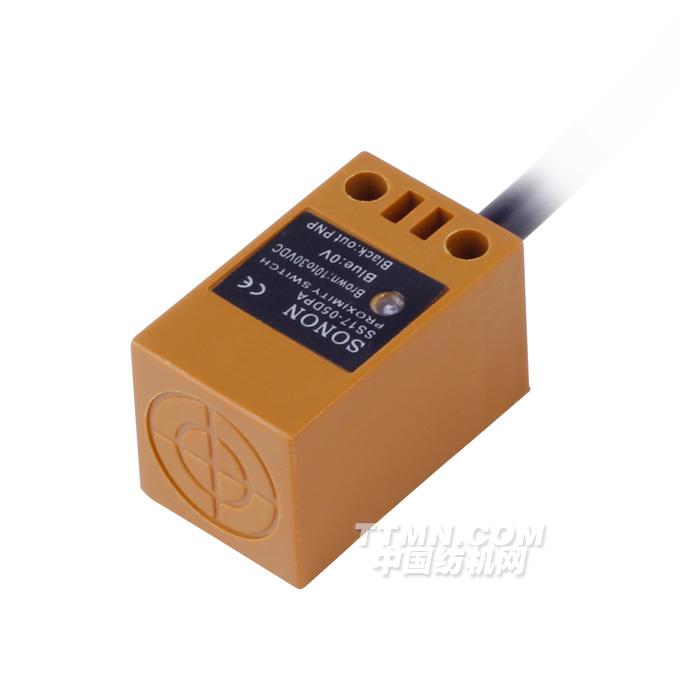

SS17三线(直流)
尺寸 |
17×17×28 |
||||
型号 |
SS17-05DPA |
SS17-05DPB |
SS17-05DNA |
SS17-05DNB |
|
输出形式 |
PNP |
NPN |
|||
输出状态 |
NO |
NC |
NO |
NC |
|
额定动作距离 |
5mm非齐平 |
||||
设定距离 |
0~4mm |
||||
检测物体 |
金属 |
||||
标准检测体 |
25×25×1t的Q235A钢板 |
||||
类型 |
直流三线 |
||||
工作电压 |
DC10-30V |
||||
响应频率 |
500Hz |
||||
泄露电流 |
100uA以下 |
||||
控制 输出 |
残留电压 |
2V以下(负载电流200mA及导线长2m时) |
|||
开关容量 |
100mA(DC12V时)200mA(DC24V时) |
||||
显示灯 |
红色LED |
||||
短路保护 |
逆向连接保护 输出短路保护(200mA以上) |
||||
环境温度 |
工作时及保存时:各-25℃—70℃(不结冰,霜露) |
||||
温度的影响 |
温度范围-25℃—70℃,+23℃时检测距离的±10%以下 |
||||
电压的影响 |
额定电源电压的±10%以内,额定电源电压时检测距离的±2.5%以下 |
||||
绝缘阻抗 |
500MΩ以上(DC500V摇表)充电部整体与外壳间 |
||||
振动(耐久) |
10~55Hz 1.5mm双振幅 |
||||
防护等级 |
IEC规格 IP67 |
||||
连接方式 |
导线连接(标准导线长度为2m) |
||||
材 质 |
外壳 |
PBT |
|||
检测面 |
PBT |
* 直流开关部的应答频率数为平均值。
