产品详细介绍

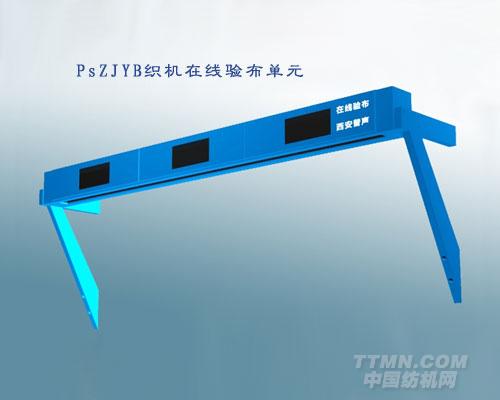

一、PsZJYB织机在线验布单元


1.对于玻璃纤维等类似的织物，由于没有停经片，所以断经等时有发生，这样就需要拆布，造成效率降低和物料浪费；


2.对于有些不需要修布或无法修布的产品，如果再做单独的“验布”环节，可能会造成浪费；


3.另一方面，如果疵点只有在“验布和修布”环节才得以统计，对纺织生产线上道工序的反馈将比较滞后，不利于更好的控制纱线质量；


4.目前疵点的统计和分类工作大部都由人工来完成，也会造成不客观和不准确，不能及时的发现问题；


5.随着现代计算机技术，图像处理技术，模式识别，联网技术等的发展，研制取代或者部分取代“验布和修布”的功能，以达到减少消耗，降低成本为目的技术及设备已成为可能。陕西普声电器有限公司经过多年的研究，推出了“PsZJYB织机在线验布系统”设备，以满足市场需要。

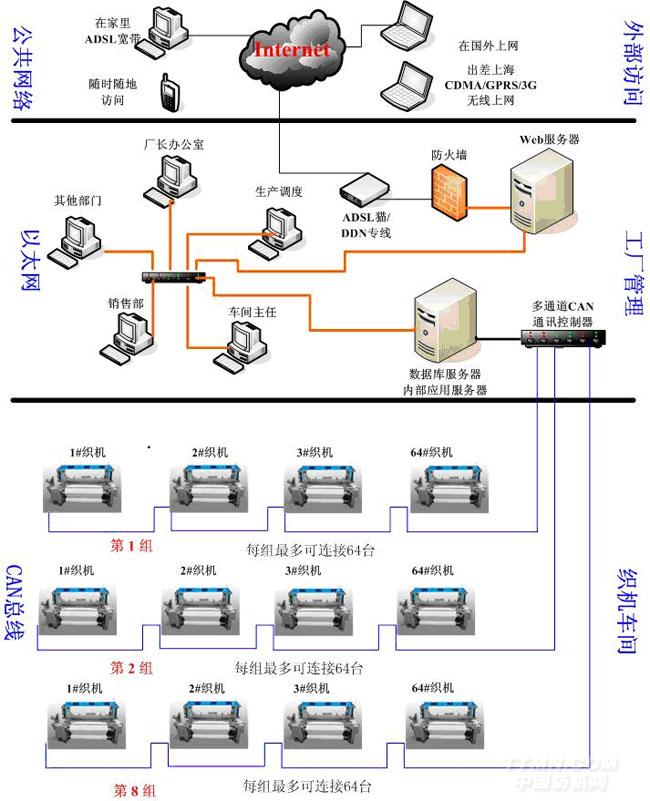

二、PsZJYB织机在线验布单元的组网。本单元可以用以太网或CAN总线组网运行；针对该设备的网络化管理我们分为3个层次，充分利用最新计算机控制技术和网络技术，组成一个完整而有效的网络架构，为纺机企业的信息化提供真实和翔实的数据； 完整的网络架构图如下图所示：

1.织机车间层


1)我们在设备之间采用性能稳定、高可靠的CAN(Controller Area Network)总线连接，只需要特性阻抗为120欧姆，截面积为1.5mm2 两芯屏蔽双绞线（例如YM29560，由美国Belden生产的，双层屏蔽,适用于CAN总线控制网络）就可以组成网络，简单经济，维护简单！注意连接时，屏蔽层悬空不接，各个纺机串联起来，接到纺机电气柜端子上标记为CAN-H和CAN-L的端子上即可，CAN-H和CAN-L两个线不可接混；


2)标准设定为每条CAN总线链路最多可连接50台设备，最多不能多于64台；每条链路总长度不超过1200米连接；通信速率最大为50kbit/s；单台服务器可最多连接16条CAN链路，连接800台设备；若加以扩展，也可以方便的达到更多；


3)在每条CAN总线连接的末端，必须并接120欧姆/2w的电阻；


4)每台设备都可以主动上传本机的工艺配置文件到服务器；或者可以直接传输到本组内其他设备；这样就方便了参数的更改和传递；


5)实时检测本机的设备状态，运行工艺参数，并在服务器查询的时候上传，使服务器得到真实、详细的数据；
