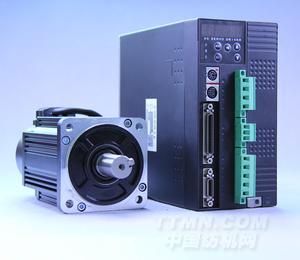

130BL(3)-系列
时间：2012年06月23日
深圳市智控科技有限公司 |
|
| 联系人:熊青山 | 电话:86-0755-27811203 |
| 传真:86-0755-27833357 | 地址:深圳市宝安13区邮电大厦1009室 |
| 邮编:518125 | 邮箱:info@stonker.com.cn |
| 网址:http://www.stonker.com.cn | |
.jpg)
额定转矩4~15N.m，峰值转矩12~45N.m，不同转速、不同容量规格齐全，适应不同需求。
属中惯量设计，结构紧凑，安装容易，适合多数工业控制装置使用。
结构特点及环境条件：
1、 速度及位置检测：光学编码器（1NC:2000PPR，2500PPR）
2、 结构：全封闭，自冷式
3、 安装方式：法兰安装
4、 绝缘等级：B级
5、 工作制：连续
6、 绝缘耐压：AC1500V，1分钟
7、 绝缘电阻：DC500V，10M以上
8、 振动：2.5G以下
9、 海拔：1000m以下
10、 使用温度、湿度：温度：0~40℃；湿度：90%RH以下（不结霜条件）
11、 保存温度、湿度：温度：-20~60℃；湿度：90%RH以下（不结霜条件）
1、性能参数表
表1
|
参数
|
符号
|
单位
|
型号
|
||||
|
A040-10
|
B055-10
|
C075-10
|
D100-10
|
E150-10
|
|||
|
额定输出功率
|
PN
|
W
|
400
|
550
|
750
|
1000
|
1500
|
|
配套驱动器型号
|
|
|
|
||||
|
额定电源电压
|
V1N
|
V
|
220V(AC)
|
||||
|
额定转速
|
nN
|
rpm
|
1000
|
||||
|
额定转矩
|
TN
|
Nm
|
3.820
|
5.252
|
7.162
|
9.549
|
14.324
|
|
峰值转矩（瞬间）
|
TP
|
Nm
|
11.460
|
15.756
|
21.486
|
28.647
|
42.972
|
|
最高转速
|
nP
|
rpm
|
1200
|
||||
|
电势系数
|
ke
|
Vs/rad
|
1.598
|
1.598
|
1.598
|
1.598
|
1.598
|
|
转矩系数
|
kt
|
Nm/A
|
1.598
|
1.598
|
1.598
|
1.598
|
1.598
|
|
转子惯量
|
Jr
|
Kgm2
|
7.2×10-4
|
9.2×10-4
|
13.2×10-4
|
17.2×10-4
|
25.2×10-4
|
|
电枢绕组(线间)电阻
|
R
|
Ω
|
15.897
|
9.793
|
5.461
|
3.695
|
2.022
|
|
电枢绕组(线间)电感
|
L
|
mH
|
52.863
|
36.364
|
22.053
|
15.719
|
9.932
|
|
摩擦和磁滞转矩
|
Tf
|
Nm
|
0.120
|
0.167
|
0.199
|
0.221
|
0.255
|
|
阻尼系数
|
β
|
Nms/rad
|
1.656×10-4
|
2.042×10-4
|
2.780×10-4
|
3.530×10-4
|
4.090×10-4
|
|
额定线电流（有效值）
|
IN
|
A
|
1.932
|
2.657
|
3.609
|
4.789
|
7.140
|
|
额定线电压（有效值）
|
VN
|
V
|
154.987
|
150.555
|
143.880
|
141.865
|
136.695
|
|
峰值电流（有效值）
|
IP
|
A
|
5.796
|
7.971
|
10.827
|
14.367
|
21.420
|
|
额定功率增长率
|
QN
|
KW/sec
|
20.267
|
29.982
|
38.859
|
53.014
|
81.419
|
|
机械时间常数
|
Tm
|
msec
|
4.484
|
3.530
|
2.824
|
2.490
|
1.655
|
|
电气时间常数
|
Te
|
msec
|
3.325
|
3.713
|
4.038
|
4.254
|
4.910
|
|
重量
|
G
|
Kg
|
4.6
|
5.8
|
8.2
|
10.6
|
15.4
|
表2
|
参数
|
符号
|
单位
|
型号
|
|||||
|
A1-50-20
|
A75-20
|
B100-20
|
C150-20
|
D200-20
|
E300-20
|
|||
|
额定输出功率
|
PN
|
W
|
500
|
750
|
1000
|
1500
|
2000
|
3000
|
|
配套驱动器型号
|
|
|
|
|||||
|
额定电源电压
|
V1N
|
V
|
220V(AC)
|
|||||
|
额定转速
|
nN
|
rpm
|
2000
|
|||||
|
额定转矩
|
TN
|
Nm
|
2.387
|
3.581
|
4.775
|
7.162
|
9.550
|
14.324
|
|
峰值转矩（瞬间）
|
TP
|
Nm
|
7.161
|
10.743
|
14.325
|
21.486
|
28.650
|
42.972
|
|
最高转速
|
nP
|
rpm
|
2400
|
|||||
|
电势系数
|
ke
|
Vs/rad
|
0.751
|
0.799
|
0.799
|
0.799
|
0.799
|
0.799
|
|
转矩系数
|
kt
|
Nm/A
|
0.751
|
0.799
|
0.799
|
0.799
|
0.799
|
0.799
|
|
转子惯量
|
Jr
|
Kgm2
|
5.2×10-4
|
7.2×10-4
|
9.2×10-4
|
13.2×10-4
|
17.2×10-4
|
25.2×10-4
|
|
电枢绕组(线间)电阻
|
R
|
Ω
|
6.183
|
3.685
|
2.512
|
1.383
|
0.868
|
0.506
|
|
电枢绕组(线间)电感
|
L
|
mH
|
20.104
|
13.216
|
9.091
|
5.513
|
3.930
|
2.483
|
|
摩擦和磁滞转矩
|
Tf
|
Nm
|
0.073
|
0.120
|
0.167
|
0.199
|
0.221
|
0.255
|
|
阻尼系数
|
β
|
Nms/rad
|
1.270×10-4
|
1.656×10-4
|
2.042×10-4
|
2.780×10-4
|
3.530×10-4
|
4.090×10-4
|
|
额定线电流（有效值）
|
IN
|
A
|
2.584
|
3.648
|
4.868
|
7.246
|
9.615
|
14.322
|
|
额定线电压（有效值）
|
VN
|
V
|
135.613
|
139.972
|
138.259
|
135.696
|
133.949
|
132.692
|
|
峰值电流（有效值）
|
IP
|
A
|
7.752
|
10.945
|
14.605
|
21.738
|
28.845
|
42.967
|
|
额定功率增长率
|
QN
|
KW/sec
|
7.914
|
17.810
|
24.783
|
38.859
|
53.025
|
81.419
|
|
机械时间常数
|
Tm
|
msec
|
7.897
|
4.158
|
3.622
|
2.860
|
2.339
|
1.997
|
|
电气时间常数
|
Te
|
msec
|
3.252
|
3.586
|
3.619
|
3.986
|
4.528
|
4.907
|
|
重量
|
G
|
Kg
|
4.8
|
4.6
|
5.8
|
8.2
|
10.6
|
15.4
|
表3
|
参数
|
符号
|
单位
|
型号
|
||||
|
A110-30
|
B150-30
|
C220-30
|
D300-30
|
E400-30
|
|||
|
额定输出功率
|
PN
|
W
|
1100
|
1500
|
2200
|
3000
|
4000
|
|
配套驱动器型号
|
|
|
|
||||
|
额定电源电压
|
V1N
|
V
|
220V(AC)
|
||||
|
额定转速
|
nN
|
rpm
|
3000
|
||||
|
额定转矩
|
TN
|
Nm
|
3.501
|
4.775
|
7.003
|
9.549
|
12.732
|
|
峰值转矩（瞬间）
|
TP
|
Nm
|
10.503
|
14.325
|
21.009
|
28.647
|
38.196
|
|
最高转速
|
nP
|
rpm
|
3600
|
||||
|
电势系数
|
ke
|
Vs/rad
|
0.533
|
0.533
|
0.533
|
0.533
|
0.533
|
|
转矩系数
|
kt
|
Nm/A
|
0.533
|
0.533
|
0.533
|
0.533
|
0.533
|
|
转子惯量
|
Jr
|
Kgm2
|
7.2×10-4
|
9.2×10-4
|
13.2×10-4
|
17.2×10-4
|
25.2×10-4
|
|
电枢绕组(线间)电阻
|
R
|
Ω
|
1.899
|
1.002
|
0.559
|
0.378
|
0.225
|
|
电枢绕组(线间)电感
|
L
|
mH
|
5.874
|
4.040
|
2.450
|
1.747
|
1.104
|
|
摩擦和磁滞转矩
|
Tf
|
Nm
|
0.120
|
0.167
|
0.199
|
0.221
|
0.255
|
|
阻尼系数
|
β
|
Nms/rad
|
1.656×10-4
|
2.042×10-4
|
2.780×10-4
|
3.530×10-4
|
4.090×10-4
|
|
额定线电流（有效值）
|
IN
|
A
|
5.381
|
7.334
|
10.679
|
14.475
|
19.214
|
|
额定线电压（有效值）
|
VN
|
V
|
137.121
|
134.184
|
132.159
|
131.536
|
129.696
|
|
峰值电流（有效值）
|
IP
|
A
|
16.143
|
22.002
|
32.037
|
43.425
|
57.642
|
|
额定功率增长率
|
QN
|
KW/sec
|
17.024
|
24.783
|
37.153
|
53.014
|
61.327
|
|
机械时间常数
|
Tm
|
msec
|
4.822
|
3.251
|
2.601
|
2.293
|
1.997
|
|
电气时间常数
|
Te
|
msec
|
3.093
|
4.032
|
4.385
|
4.619
|
4.910
|
|
重量
|
G
|
Kg
|
4.6
|
5.8
|
8.2
|
10.6
|
15.4
|
