SICK创新产品：LFV200 -- 基于压电谐振原理音叉液位控制开关

•无需调校设定即可使用；极高的重复精度
•装配尺寸极小；无磨损，无需维护
•适合于CIP和SIP清洗；表面粗糙度Ra＜0.8μm
液位控制开关LFV200 - 液体溢出、容器空运行和液泵保护等液位控制的最佳解决方案

LFV200其重复精度可达到1mm。对容器达到最大填充量，反馈充满信息，用来防止超量罐装；反馈空信息用来防止液体排空而继续运行，转换为要求再填充的信号；空转信息则可利于保护液泵等填充液位。LFV200无磨损，无需维护。

振动频率评价

LFV200设计基于压电谐振原理；可以不依赖于填充介质的属性，比如密度、粘度或者介电常数而检测贮罐和管道等填充液位。传感器的振动元件尺寸为40mm，极为紧凑，按其机械谐振频率振动。 --参见测量原理

强烈外部振动甚至填充介质的改变，都不会削弱LFV200的可靠性能。当振动叉音由介质覆盖或者分别暴露于介质时，其频率发生改变，LFV200的电子设备会识别出这种变化，并通过晶体管输出转换信号。

综合功能监控

LFV200的电子元件安装在坚固的不锈钢外壳中。连接螺纹的尺寸可选择3/4″或者1″。振动音叉由不锈钢制成，可用于食品饮料行业，并进行抛光处理，因此其表面粗糙度非常低。同时，LFV200用三卡箍连接，符合DIN 11851要求。LFV200非常适合相应的特定用途，特别是LFV200可用于－40℃到＋150℃的工作温度。

LFV200是对LFT液位测量系统以及SICK的整个液位测量技术整合的最佳补充。

应用领域

由于LFV200能够可靠测量所有密度大于0.7g/立方米的液体，因此其应用领域几乎无任何限制。LFV200的粗糙度Ra＜0.8μm，使其能达到最佳的、无限制的纯净度，即便是在卫生要求极高的相关应用中也是如此。

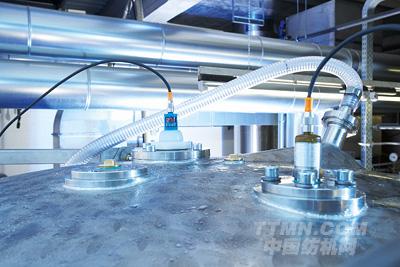

几乎所有贮罐填充液位检测都是十分重要的，同样也必须早期检测空运行的管道以便保护管道所连接的液泵。

•可应用所有液体包括容易被忽略的具备流体性质的所有液体
•最高最低液位的控制
•液体输送管道的保护等
Tips -- 在2008年的汉诺威博览会上，SICK展示了带有振动音叉基于压电谐振原理的液位控制开关LFV200，适合检测贮罐以及管道中的液体。除了设计用于普通行业外，LFV200还可应用于符合卫生标准的食品、饮料和药品等行业。

测量原理

LFV200工作基于压电谐振原理。由不锈钢制成的坚固振动音叉通过压电振动，正常状态下振动音叉以1200HZ振动，当振动音叉浸入液体中时，其实际谐振变化明显，这种频率变化被高度可靠地转换为开关信号。LFV200可直接使用，无需调校设定，可以通过双色LED灯从外部查看开关状态。

附技术参数：

分辨率：<1mm

重复精度：±1mm

输出形式：PNP

响应时间：500ms

连接方式：插头式

供电电压VS：10-55VDC/20-253VUC

工作环境压强：-1~~64bar

测量液体温度：-40~~100/150℃
