1．引言
离心脱水机广泛用于纺织业的染整、洗水、织造，宾馆旅游业水洗物料的脱水，以及陶瓷化工、选矿等场合。脱水机工作原理：当电机转轴旋转时，带水的纺织物在锥体转筒内，在离心力的作用下，纺织物的水甩向转筒的外壁，从转筒壁上的排水孔向底盘从地下排水道排掉，达到脱水的目的。采用变频控制的离心脱水机具有以下技术特点：容量大、脱水率高、能耗低，设备寿命长、可靠性高等特点；

2．变频控制系统

变频器选用SINE313离心脱水机专用开环矢量控制变频器，该机型是我公司是针对大惯量离心脱水机的要求量身设计、自主研发的新一代开环矢量控制变频器，具有以下特点：

1．开环矢量控制，0.5HZ时150%额定转距输出，低频转距大。
2．启动时，自动跟踪捕捉脱水缸的旋转速度，保证离心脱水机平滑无冲击启动；
3．加速时，输出额定功率，使脱水缸以最快和最稳的方式运行至正常脱水速度。正常脱水时，以恒定转速运行；
4．停车时，输出额定制动转矩，脱水机快速平稳停车；
5.电网停电自动停车。电网停电时，将正在旋转的大惯量脱水机的动能回馈至变频器，变频器同时将转化的能量供脱水机停车，避免因供电电网停电，脱水机自由停车造成长时间运转；
由于离心脱水机属于大惯量负载，必须在变频器上配置制动单元制动电阻才能满足系统要求。

3．系统配置及参数设定

控制回路输入端子中，RUN端子为正转运行端子，F/R端子为反转运行端子，X3端子定义为多段速1（正常脱水速度），X4端子定义为多段速2（下料、取料速度），X5端子定义为加减速时间2（下料、取料加减速时间），X6端子定义为故障复位端子。EA、EB、EC为变频器故障输出继电器触点。

SINE313-018~SINE313-030接线示意图

SINE313-5R5~SINE313-015接线示意图（内置制动单元，可直接连接制动电阻）

4．电气控制图说明：
1． S1：低速下料按钮；R1低速下料继电器；
2． S2：正常脱水按钮；R2正常脱水继电器；
3． S3：反转取料按钮；R3反转取料继电器；
4． ST：停车按钮，脱水机停车；
5． S4：故障复位按钮，清除变频器偶然故障；
6．EA-EC为变频器故障继电器输出的常开触点，EB-EC故障继电器输出的常闭触点；

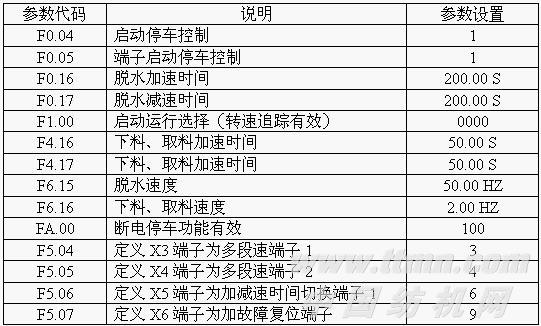

5．参数设置
