前言:以立达公司RSB-D35自调匀整式并条机为例,单头并条机的质量比双头并条机的质量提高,不仅本机棉条质量大大提高,而且下游工序的运转性质显著改进,使机器本身的投资很快回收,中国目前已有1000台RSB系列单头并条机,全世界约有2100个纺纱厂运行20000台以上RSB并条机。
RSB-D35棉条质量好,而且比双头并条机经济,我国某棉纺厂曾对比了RSB单头与双头并条机的产质量情况,对比依据为32英支纯棉环锭纱,以HV1对原棉性质检测,棉纤维长度29毫米,马克隆值410,以RSB-D35单头并条机与双头并条机对比。
一、效率:
当然单头并条机不会生产出双眼并条机的另一头的产量,但却仍然比双眼并条机的产量多。若单眼并条机RSB-D35运转速度为750转/分,双眼并条机车速为2×350=700转/分,单头并条机的生产效率为90%,而双头并条机的效率仅为71%,双头并条机上没有自调匀整系统。
单头并条机生产效率上升的原因——机器故障少,如喂入导条架上断条,单头断条引起的停车比双头并条引起的停车要少,单头并条机的生产效率高,单头并条机对于生产中出现的缠罗拉或牵伸区清洁工作很少发生,而且故障处理要容易,快的多。

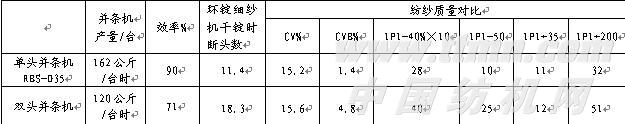

表1,单头并条机与双头并条机产质量对比表(纺纱支数32英支)
注:1、单头并条机以RSB-D35为例
2、RSB单头并条机速度750米/分,有自调匀整
双头并条机 2×350米/分,没有自调匀整

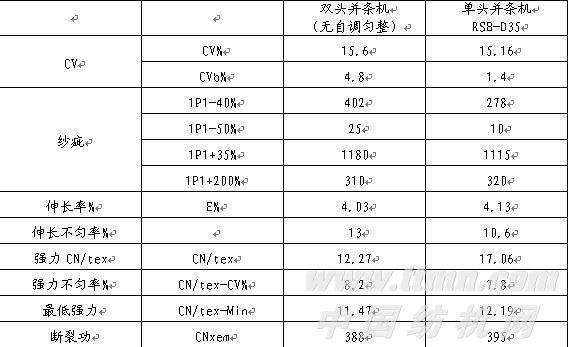

表2,单头并条机与双头并条机纱线质量对比(纺纱支数32英支)
双头并条机 4.0 13 17.3 8.2 11.47 38.8 53
自动换筒系统中在空筒库中存有4-5个空筒,不需要人工操作换筒,在实际生产中,单头并条机比双头并条机换筒效率提高35%。
单头并条机上圈条器很少引起粗纱断头,并条机的均匀度CV2.9%改进到2.2%,从而减少了粗纱断头,比无自调匀整的双头并条机粗纱断头减少,断头数只有双头并条机(无自调匀整)的粗纱断头的1/8,从而提高了生产效率9%。
表3,环锭细纱机的纺纱速度
纯棉普梳32支(中国某纺纱厂平均数值)
项 目 指 标
环锭细纱机产量 162公斤/小时(RSB-D35 1台 750米/分 4.0ktex)
环锭纺纱费用 0.45欧元/公斤(环锭细纱机纺纱费用,包括能耗等)
环锭细纱产量 8000小时×162公斤/时=1300t RSB
环锭细纱机速度 可增加2.5% 32500增加纱的产量
可增加效益 32500公斤×0.45欧元=15000欧元/一台并条机
改进了棉条及粗纱的均匀度,也减少了环锭细纱机的断头,每1000锭时从18根减少到11根,细纱质量CV%值改进,特别偏差系数及细节改进了强力及伸率值,提高细纱强力。
在织布厂更显示出纱线强力的优势,反映明显,主要是由于细节疵点减少,使强力弱环减少的因素,所有的纱线质量从棉条开始在单眼并条机为基础,可以减少自动络纱机的切断疵点的次数,在同样的清纱设置条件下,每10万米切断次数从53根减少到35根,使细纱结头减少,改善了下游工序的生产,生产效率上升。
表4,络筒机减少接头可节约数
纯棉普梳32英支(我国国内生产数为基数)
项 目 指 标
环锭细纱机产量 1300吨=70200000千米 RSB
络纱机10万米纱接头数 从18减少到12.6次以下
节约空压机压缩空气 10立升=0.011 KW时~14000KW时,约为1000-1500欧元
减少纱线接头 5米以上 可节约500欧元
表5,纺纱质量10万米纱疵及条干对比
二、快速投资回报:
环锭细纱机断头数的减少可使锭速上升2.5%左右,而细纱断头不增加,环锭纱年产量增加15000欧元/台时,(单头并条机)自动络纱机清纱次数的减少,由于节省压缩空气及纱的浪费,每年每台单头并条机可节省2000欧元。
总之,下述因素使投资在很少几年内回报。
1、单头并条机的生产效率增加35%;
2、单头并条机供应的粗纱机比双头并条机供应的粗纱机效率增加9%;
3、减少环锭细纱机千锭时断头38%,车速相应提高2.5%,大约可收入15000欧元/每台,单头并条机;
4、减少了自动络纱机断头34%,每台并条机每年可增收2000欧元。
5、纱线质量提高,减少了处理质量事故的费用。
这些优点是基于像RSB单头并条机100多项专利基础上,如RSB单头并条机上的高精密电子扫描的自调匀整系统,加上扫描数字的电子计算机计算方法高速处理性能及高速度动力驱动技术精确的调整,机器特性的精确调整自调均整技术等。
在RSB单头并条机这些实质性的技术上的配合,使下游发挥了各个方面的技术专长,根据RSB-D30、D35高速并条机的技术成就,不同的机械制造厂及自调匀整功能的模拟,使零件消耗低,使用寿命长,这是其独特的优势。
在单头并条机的运转中,运转操作指南,机器运转显示棉条专家系统及RSB单头并条机的CATS训练软件等已在我国应用。
中国江苏省常州市在使用瑞士立达产的RSB单头并条机,不仅投资合算,而且在极短的周期内可收回地方的投资。
结语:
以上实例证明RSB单头并条机(RSB-D35、D40)比双头并条机(没有自调匀整),具有许多优点:棉条及纺纱质量好、产量高,并对下游工序带来很大的经济效益。
参考文献:
1. JurGen Muller:“A single-head draw frame in action” Text Asia 2006.5 P37-39
2. Qipl-lng:“on-line draw frame monitoring” Text Bulleting 2006.7 P37-41
3. Prlod:“on-line Auto zegulate of drawing from Roller gage” Text inst 1992.3 P82-86
4. 秦贞俊:“现代并条机的质量保障体系” 棉纺织技术 2004.11 P27-32
5. 秦贞俊:“新型自调匀整并条机” 纺织机械 1998.3 P22-25
