摘要：对COM4纱的研究表明这种特殊结构的纱线采用电容和光电的方法所测试的结果是完全不同的，两种结果具有相关性，但不完全具有可比性。介绍了利用乌斯特测试仪对纱线含杂量、纤维磨损的测试。
关键词：COM4纱，含杂率，磨损，测试

在纺纱设备的开发研制过程中要尽可能多地对各种参数进行测试。立达测试实验室拥有最新的测试仪器，该实验室也对由用产提供的在立达纺纱机上试纺的材料进行测试。

1 测试仪器
采用新的模块，由瑞士Zellweger-Uster公司生产的乌斯特4型测试仪不仅能够用光电式而且能够用电容式的方法对纱线的不匀率和形状进行测试。除了光电式毛羽测试模块以外，OI传感器也是用光电式来探测纱线中的杂质粒子。
也可以使用德国Zweigle公司生产的纱线结构测试仪，它也采用光电的方法来测试纱线的不匀率和疵点。
对COM4纱的研究表明这种特殊结构的纱线采用电容和光电的方法所测试的结果是完全不同的，两种结果具有相关性，但不完全具有可比性。因此必须注明所用测试方法以使测试结果得到正确解释。

2 纱线的含杂量
在测试中，精梳采用四种不同的落棉率(15.2%、18.0%、20.7％、23.6％)生产出棉条，而后纺成粗纱，再将这些粗纱分别纺成三种不同纱支(Ne20、Ne30、Ne40)的传统纱线和COM4纱线。这样就各得到十二种不同的纱线，用来进行传统环锭纱和COM4纱的比较。
纱线中残留的灰尘杂质用乌斯特4型测试仪的OI传感器进行检测，根据ITMF(国际纺织业联合会)的标准，灰尘是小于500um的杂质，测试结果表明，在每一种情况下，COM4纱线的含杂量都比传统纱线低10％，希望杂质的减少对后道工序会产生积极的影响(图1)。

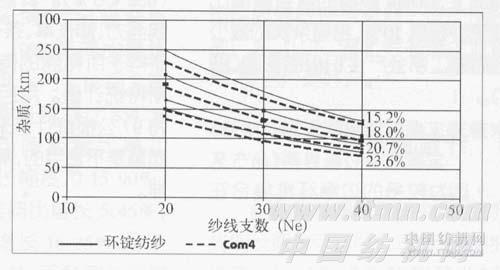

图1不同落棉率和纱线支数时，环锭纱和COM4的含杂率
3 纤维的磨损
因为较多的边缘纤维集合在纱芯中，所以和传统纱线相比较，COM4纱的毛羽很少，纤维的磨损也小得多。Staff纱线磨损测试仪(纱／纱摩擦)的读数显示，COM4纱的纤维磨损比传统纱线降低50％。随着纱线支数的增加和纤维手扯长度的增加，纤维磨损的趋势逐步减小。COM4纱的这种性质如图2所示。

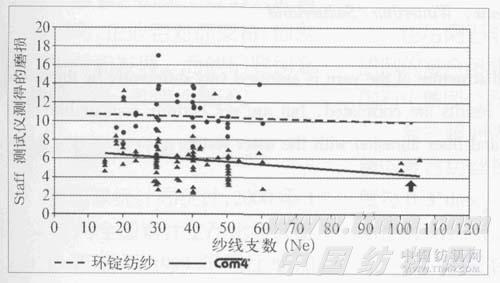

图2 Staff纱线磨损测试仪测得的磨损值

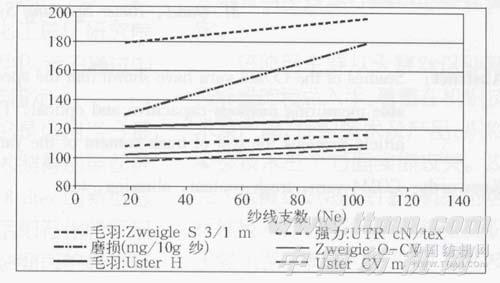

图3 喂入条子和系数相同时，COM4纱线质量的改善

4 COM4纱和乌斯特统计值
纱线常常根据乌斯特统计值进行分类。就纱线毛羽而言，大量测试结果表明COM4纱总是优于环锭精梳棉纱的乌斯特统计值(USP<5％)。其他纱线参数像纱线强力、伸长率、条干均匀度等，也不同于所得到的传统环锭纱的乌斯特统计值。用目前使用的乌斯特97公报统计值来评定集聚纱的质量是不适当的，需要新的专用标准。

5 COM4纱的特性
COM4纱和传统环锭纱特性比较结果如下(图3)：
—COM4纱的耐磨性(Staff测试仪)高40％—50％。
—毛羽(UT4)低20％—30％。
—毛羽(ZweigleS3V值)测试值低达60％。
—纱线强力高8%—15％。
—条干均匀度(UT4，电容式)好于传统环锭纱(细于40Ne)。
—条干均匀度(Zweigle G580，光电式)高10％。
大量研究的一个显著结果显示纱线特性的变化不仅仅局限于被测试的纱支范围，使用Comfor-Spin纺纱工艺，纺纱支数越细，质量改善程度越大。
COM4，ComforSpin是注册商标
