1、A006B型自动混棉机的结构与工艺流程

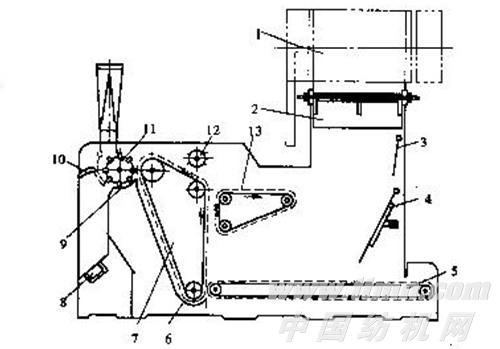

　　　　　　　　　　　　　　　图2-3-4 A006B型自动混棉机

　　A006B、C型自动混棉机结构如图2-3-4所示，原料通过其上凝棉器1吸入本机，在摆斗2上金属翼片的作用下，将棉块横向铺放在水平输棉帘5上，成为多层横铺的混和棉堆。摇栅3（或光电管）控制棉箱棉量高度，当高度达到要求时，控制抓棉小车仃车，低于要求高度时，控制抓棉小车开始抓棉，使棉箱中的存棉量保持一定稳定。在机身外调节混棉比斜板4角度（22.5°～40°）可控制混棉量和混棉效果。压棉帘13与输入棉帘5同速，将棉块夹持并逐渐压缩送入角钉帘7，角钉帘速度快，角钉针尖向上，而压棉帘速度慢，针尖向下，于是两者间对棉块产生了撕扯开松作用。角钉帘向上带动棉块时，又受到均棉罗拉12上角钉的撕扯和打击作用，并将多余棉块回击到压棉帘上，重新进入棉箱混和。角钉帘上棉块运行到剥棉打手11位置时，棉块受打手作用被剥下，击到尘格9上，部分大杂被抛出。被撕扯打击后的小棉块受前方机台凝棉器上风机的作用，经磁铁装置8除去部分铁杂后到前方机台，或根据工艺要求，利用间道隔板10从上出口输送到前方机台。A006C型自动混棉机用于纺化纤，只有上出口。

　　2、A006B、C型自动混棉机技术特征 见表2-3-4

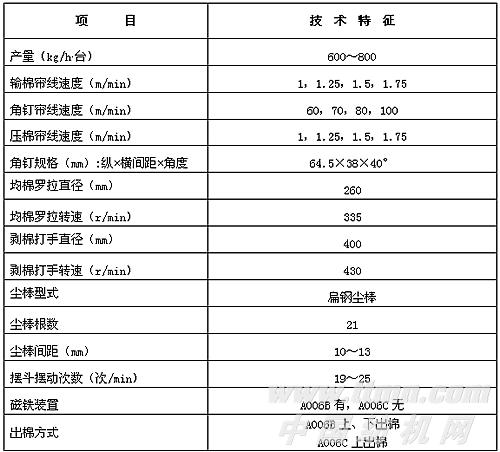

　　　　表2-3-4 A006B、C型自动混棉机的主要技术特征
