内容简介：  在ITMA-2007幕尼黑展出展出了最新的梳棉机 显示出21世纪高产梳棉机梳理技术的新发展,.特别是德国特吕茨勒生产的TC-03、TC-06、TC-07、 TC5-1、 TC5-3及瑞士立达C60等新型高产梳棉机都步入更高的水平。德国特吕茨勒公司在DK803、DK903的基础上，新近研制开发了TC -03型TC -06型TC -07、 TC5-1、 TC5-3型高产梳棉机，这些高产梳棉机除了继续沿用DK803及DK903的一些技术优点外，对梳棉机作了许多重要改进，如提高了梳棉机夕林位置，增加梳理弧长度；固定盖板及吸尘罩的新型设计及配置；增加对刺辊落棉的智能管理功能；活动盖板隔距的精确调节，梳棉机传动系统、吸风系统的改进，以及触模式彩屏显示的设计和控制系统等。将梳棉机夕林中心位置提高约20公分，夕林与道夫剌辊之间的几何位置相对得到调整，活动盖板前后固定盖板梳理弧在DK903的基础上增加20%，使前区梳理面积增加63%，后区梳理面积增加48%，TC-03与DK903相比，在同样的生条质量水平条件下，产量可相应增加，如：20英支纯棉转杯纱在相同的生条质量条件下单产水平由台时80公斤提高到台时140公斤而在产量相同产量的条件下生条质量显着提高..

关键词  高产梳棉机   梳理区  预梳理区  简便喂入装置  活动盖板隔距   固定盖板改进   磁力盖精密的匀整系统   在线检测装置   负压吸尘体系  自动换筒装置


    德国特吕茨勒公司的梳棉机的最新产品 ：（在ITMA-2007幕尼黑展出）
1、TC5-1梳棉机是由德国特吕茨勒公司生产基本性能与机件与TC-06、TC-07类似有以下特点：
1.1、TC5-1梳棉机是特别与生产高支环锭纱配套的，能有中等的产量及优异的质量，能满足纺纱厂的要求，
1.1.1、由于与TC-03一样提高锡林中心距20公分，因此加长了梳棉机的梳理区，梳理弧长由2。17米增加到2。82米，使梳理质量优异，可获得最好的梳理效果，

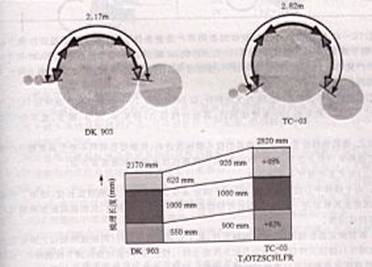

 图1.Tc-03梳棉机锡林中心位置提高20厘米后，梳理面积及梳理弧增加

1.1、2 TC5-1梳棉机有预梳理区，预梳理工作由预梳理区的清洁元件和梳理元件完成。预开松越好，梳理效果越强。使经过后梳理区的棉条更清洁、纤维更平行；

 图2 TC5-I 梳棉机的简便喂棉系统               图3 除尘刀与角钉之间最佳距离的调节

1.1、3 梳棉机的主梳理区在锡林与盖板部分，活动盖板很重要，TC5-1梳棉机配有最佳的活动盖板根数，对清除杂质及排除短绒很有作用；
1.1、4 TC5-1梳棉机有简便的喂入装置EASYFEED，能监控喂入原棉，EASYFEED系统能均匀的压缩棉网并进入到输送位置并检测棉网厚度均匀情况，发现超限喂入,监控器会使梳棉机立即停通过电子反转运动在异物对梳棉机造成损坏前将其去除；
1.1、5 通过除尘刀的设定系统可设定优化除尘刀与针布的踞离及喂棉罗拉的握持点与除尘刀的距离，改善棉网的清洁度。这是TC5-1梳棉机的重要特征之一。除尘刀围绕第一预开松罗拉的中心作圆周运动,可在几秒中内进行无级调节。使除尘点与针布之间的距离在任何位置上保持一致。可手动调节杆可随意调节。

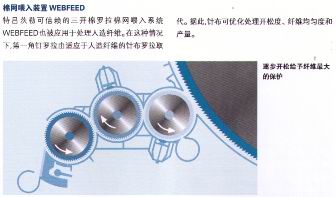

图4 棉网喂入装置WEBFEED                                                        图5 棉簇喂入装置DIRECTFEED

（逐步开松给于纤维最大的保护，尽量使纤维少受损伤）                    （双棉箱喂棉机）



1.2、固定盖板的应用及改进：



现代高产梳棉机都普遍在锡林上部回转盖板前后方加装固定盖板及其配套装置，以加强分梳除杂作用，可以增加高产梳棉机锡林加速后梳理度，提高排除.籽壳屑、细微尘杂、短绒等功能，一般为了提高固定盖板的自洁功能，保障分梳质量的稳定，总的趋势是增加除尘刀及负压吸管棉网清洁系统，如国产FA221高产梳棉机的回转盖板总数80根、工作盖板30根，机前机后分别加装了3根固定盖板，除尘刀及负压吸管，瑞士C50、德国DK903高产梳棉机上机前机后分别有6根固定盖板，配除尘刀及负压吸管，瑞士C51高产梳棉机机后加装9块固定盖板除尘刀及负压吸管。高产梳棉机上加装固定盖板后，形成了由固定盖板、负压吸风、控制板等分梳除杂系统，使固定盖板系统具备三个作用：



1.2..1、比普通梳棉机除清除结杂率有所提高，使细纱断头率降低。



1.2..2、  后固定盖板起预分梳作用，前固定盖板既起梳理又对纤维有定向整理的功能。



1.2..3 、固定盖板体系上配备的棉网清洁系统，负压吸风口可及时吸走被除尘刀排出的杂质、短绒及细微尘屑，吸口和固定盖板还能调节锡林与盖板分梳区的气流，使锡林在高速回转情况下，纤维能较好的保留在锡林针面上使纤维容易向道夫转移有利于道夫成网，并可改善生条中纤维长度的分布。



随着梳理技术的发展，高产梳棉机的固定盖板根数逐步增加，回转盖板根数继续减少。将有40根回转工作区盖板（前后无固定板）的普通梳棉机，与后固定盖板 14根、回转工作区盖板24根、前固定盖板4根的高产梳棉机进行对比，固定盖板增多的高产梳棉机比普通梳棉机的棉结减少31%。细纱条于CV%得到改善。对比表明：增加固定盖板根数，减少回转工作盖板根数对于清除结杂，提高生条质量十分有利。据推测，随着高产梳棉机技术的不断发展，可能会出现无回转盖板而全部是固定盖板的新型高产梳棉机



1.3、预梳理区和后梳理区：与TC-03梳棉机一样对不同的原棉、品种及不同的产量，在固定盖板区配置不同的清洁元件、梳理元件及空罩元件三种，调正这三种元件仅需几分钟时间。



1.3．1、清洁原件：包括有负压连续吸风控制下的除尘刀和吸风罩，可及时的将锡林气流抛出的灰尘杂质吸走。



1.3、2梳理原件：包括两种针布带及一个双联支撑系统，可跟据安装位置及不同原料配置不同型号及密度的针布。



1.3，3、空罩元件：在预梳理区及后梳理区的八的不同点上使用空罩元件，空罩元件是高精度的。表面光滑可防止空气紊流及不必要的磨檫。



每调换以上三种元件仅需要几分钟时间；



1.4活劝盖板隔距的精确调节体系FLATCONTROL及自动磨针体系的设计及应用：



1.4．1、在DK903 TC-03.梳棉机上早已设计应用了活动盖板隔距的精确自动调节系统，在TC5-1新型梳棉机上也沿用了这种技术，根据装在道夫下面的生条结杂监控系统，监控棉结杂质的信息，并在荧屏自动显示，



1.4。2、根据显示的情况可自动调节或人工调节盖板隔距，对控制棉网质量起到保证作用，实现了对棉网梳理质量的在线微调，并可优化减少棉结杂质与减少纤维损伤的最佳盖板隔距值，也对提高针布使用寿命起到一定作用。



1.4.3经过精确的调节盖板系统可使梳理效果最佳化。



1.5、磁力盖板及新型锡林针布：



1.5．1、TC5-1梳棉机应用了磁力盖板系统MAGNOTOP，应用磁性粘合层等新材料及新技术使盖板的制做及维修工作大大间化，即省工又省时，也不再需要许多空间面积，使运行费用大为降低。磁力盖板技术MAGNOTOP的应用还可随时进行新盖板的更换试验，盖板针布装拆很方便；应用磁力盖板的紧固系统NAGNOTOPDE 可



图6 磁力盖板

改善配合公差及简化精确的设定操做，改善梳理效果，减少纱线的棉结，提高纺纱质量。
5．2、、TC5-1梳棉机的高科技元件保证了机器的可操作性及减少了设备的维修工作量，盖板条是铝型材制成，质轻而坚固，由两条齿形带引导，仅经凸轮连接。由于不需要润滑油，盖板区很清洁；
5．3、TC5-1梳棉机的精确盖板的设定装置PFC（
