摘 要：数字化、智能化印刷机械关键技术与装备项目是围绕书刊、报业、包装装潢、商业印刷的重大装备急需。本文介绍了台达产品在印刷机械行业中的应用。
关键词：PLC　触摸屏　变频器
1 引言
　　数字化、智能化印刷机械关键技术与装备项目是围绕书刊、报业、包装装潢、商业印刷的重大装备急需。双面印刷是出版物印刷、说明书印刷以及高档笔记本印刷的首选印刷工艺。双面印刷可以保证印品一次印刷完成，效率成倍增长。对开双面平版印刷机是一种新型高速双面印刷机，适用于书刊杂志等印品的印刷。高速双面印刷机以高速印刷高质量的印刷品受到用户的青睐。项目选用了台达机电自动化系列产品对电气进行了改进设计。
2 工艺自动化分析
　　高速双面印刷机整机动作控制整机由输纸机、收纸机和主机三部分组成。主机除主电机，上、下水辊电机，制动辊电机分别由四个变频器控制外，其余主要动作由七个气缸分别来控制上水辊、下水辊、上墨辊、下墨辊、递纸、上滚筒、下滚筒等的离合动作。气路的控制分为手动和自动两种模式。整机的核心调试工作就是电气、气动与机械动作相匹配，避免印刷中纸张的浪费。
　　由于自动工作模式下各动作要以一定的顺序工作，机械采用凸轮来控制各动作离合时的角度，电气选用二相增量型旋转编码器来实时测量凸轮的旋转角度，编码器每旋转一周，产生360个脉冲，PLC高速计数器计数720，到零位后复位重新计数。我们可以随时更改编码器的角度值，来配合机械的改动或因速度不同，惯性不同，所需动作的角度值不同，省却了烦琐的机械控制。
3 台达机电技术的自动化应用
3.1 系统原理设计
　　机床的控制以台达的DVP-EH型PLC为技术平台，触摸屏为操作界面，变频器作为执行构件。触摸屏通过COM2口与DVPEH　PLC 的COM口相连，采用MODBUS协议。PLC通过485口控制四台变频器，支持MODBUS协议。

3.2系统配置设计
　　台达　PLC：DVP64EH00R ＋扩展DVP08XP11R。台达触摸屏：DOP-A57CSTD。台达变频器：VFD110B43A ；VFD004M21A。框架如图1所示。

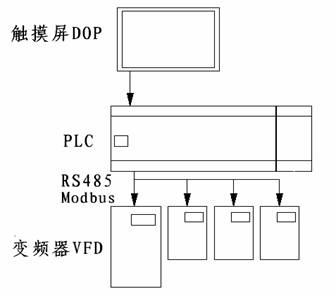

　　　　　　　　　　　　　　　图1印刷机系统配置设计

3.3 编程案例

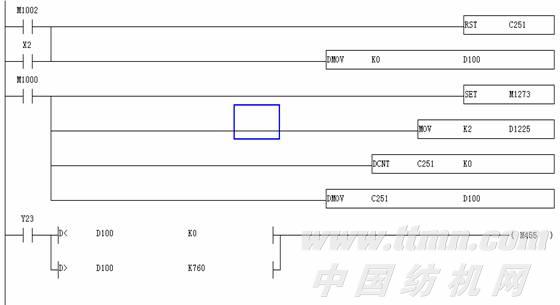

　　（1）触摸屏显示报警。台达EH系列PLC提供了方便的高速计数功能，使程序编写简单，调试快速。我们将编码器的信号线接入PLC的高速计数端子X0，X1，编码器的复位端子接X2，对应计数器为C251，Y23为主机运行，当编码器两相接错时，触摸屏显示报警M455,如图2所示。

　　　　　　　　　　　　　　　　　　图2 触摸屏显示报警

　　（2）通讯调试。在小型电气控制系统中，设备间的通讯调试是一个难题，但台达PLC与变频器有简洁的通讯指令，一条指令即可解决问题。如读取主变频器的输出频率,先写好通讯协议，然后利用下条指令即可：

　　其中通讯命令装置地址为01，数据地址H2103，数据长度2个word。
两者的通讯省却了中间继电器的控制，减少了故障隐患，再利用触摸屏将PLC中的数据读出，可以方便地监视运转中出现的问题。

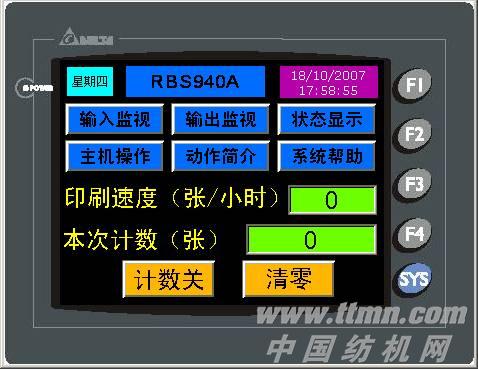

　　（3）画面设计。触摸屏的应用省略了原有的一些按钮、指示灯、计数器、转速表、时间继电器及润滑程控控制器等元器件，降低了故障率，也减少了接线的工作量。台达的人机编辑软件－TP Editor提供了7个等级密码的保护，有利于使用厂家对某些特定的使用条件进行了限定，保护了用户的利益。因触摸屏有3M的内存，所以设计时在画面中以走马灯的形式提供了大量的报警信息，也设计了多屏PLC输入、输出状态监视画面，在系统帮助里详细介绍了本机电气操作及维修提示，使整机的电气系统操作、使用、维修简单方便，参见图3。

图3触摸屏画面设计

4 结束语
　　该系统配置取代了原日系品牌的配置，整体来说性价比要高好多，故障率也远低于原配置。现批量使用已有一年多，系统稳定性强，用户操作简单，维护方便，得到了用户的肯定。
　　国内市场一方面由于出口商品比较多，另一方面由于人们的生活水平不断提高，审美要求不断发展，纸包装印刷质量和品种严重滞后于社会经济发展的速度，一批制约印刷装备制造业发展、对行业产品升级换代和技术进步具有带动性强、辐射面大的相关关键共性单元技术和数字化、自动化高档印刷技术装备，对提高数字化印刷技术与装备的自主创新能力和技术水平，对打破国外高档印刷装备的市场垄断，对增强国际竞争力是非常有帮助的。日常消费品包装正在从单色向多色发展，市场潜力巨大。单张纸多色高速双面印刷机领域的空白还有待于国家级别的关键技术与装备重点突破。
