关键词：砌块成型机、振动技术、CHE砖机专用变频器
　　
　　在建筑行业领域，国内常用的墙体材料可分为两大类，即实心粘土砖与新型墙材，以粘土为主要材料经烧结工艺制成的实心粘土砖（俗称红砖），因其工艺设备简单，使用历史悠久，长期以来都是我国主要的墙材；以水泥、砂石及粉煤灰、煤矸石、炉渣等工业废料或建筑垃圾为主要材料经搅拌、振动、压制等工艺制成的非粘土砖、建筑砌块等新型墙材，类似的新型墙材近几十年在国内得到逐步的推广与普及，其中，以混凝土砌块最为常用。 “禁实”就是禁止使用、销售、生产实心粘土砖的简称。与新型墙材相比，实心粘土砖在制作过程中存在挖土毁田、浪费能源、污染环境等不利因素，因此国家已出台众多硬性指标及政策鼓励使用新型墙材，逐步禁用实心粘土砖。根据国家相关规定，2010年后国内所有城市（城镇）将全部禁用粘土砖，这将为新型墙材提供巨大的市场空间。

　　1、砖机设备分类（新型墙材）

　　依据成型工艺不同，可将砖机设备分为压砖机和砌块成型机两大类。通过高压挤压将砖体（砌块）定型的砖机统称为压砖机；通过振动挤压将砖体（砌块）定型的砖机统称为砌块成型机。其中，砌块成型机自动化程度高、可生产的砌块（砖）种类多、产量大，在砖机设备中处于主导地位，应用最为广泛。注意，下文只针对砌块成型机进行讨论，以下论述中凡使用“砖机”一词皆指砌块成型机，在此提请读者留意！

　　2、砌块成型机的振动技术

　　一台全自动砌块成型机主要由皮带输送机、振动成型机（主机）、送板机、出砖机、码垛机、控制柜、液压泵站等组成，其中振动成型装置是砌块成型机的核心部分，其性能直接决定着机器本身及成型砌块的优劣。

　　3、振动成型工艺理论

　　砌块成型机依靠振动与压力使模箱中的混凝土拌料成型及密实，因此振动参数的选择对砌块性能至关重要。振动参数包括振动频率、振幅及振动加速度等。从混凝土振动工艺学看,对于不同的被振物料,其最佳的振动频率及振幅都是不同的。振动频率应尽可能接近物料中骨料的固有频率，使其产生共振，此时衰减最小，振幅最大。砌块混凝土拌合物的集料粒径为3~10mm，理想振动频率为100~125Hz，但对于砌块成型机来说都达不到这么高的振动频率，这主要是考虑到振动系统尤其是轴承的使用寿命。国内砌块成型机一般采用的振动参数如下：振动频率范围45~55Hz；振幅1~2.2mm；振动加速度10~18g。

　　4、振动技术分类

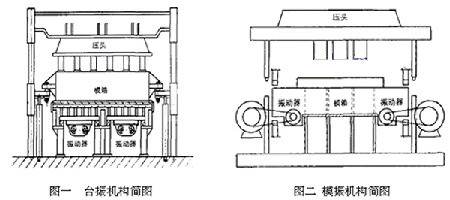

　　按振动源作用的位置不同，砌块成型机可分为台振机及模振机。振动源直接作用于振动台的机型称为台振机，型号以“QT”开头。振动源安装在模箱上的机型称为模振机，型号以“QM”开头。因台振机具有产量大、砌块平均损耗振动功率小等优点，已成为国内砖机厂家的主流机型。图一、图二分别为台振及模振机构简图。以台振机为例，一般振动器是由电动机或液压马达来驱动，通过振动器中的两根带有偏心块的轴产生相向的高速转动，水平方向的离心力互相抵消、垂直方向的离心力互相叠加，从而产生垂直定向振动。成型砌块较少时，模箱下可设一个振动源；成型砌块较多时，可设两个或多个振动源。
　　

　　
　　5、电动机驱动与液压马达驱动

　　目前振动器无论是由电动机驱动还是由液压马达驱动，都存在明显的缺点：

　　1）电动机驱动的缺点

　　电机频繁直接启动（每分钟3~4次），启动电流大（5~7倍额定电流），电机温升高（70摄氏度以上），轴承润滑脂容易融化并导致电机损坏；

　　接触器频繁动作，通过电流大，触点容易老化；

　　电网电压低时，电动机带载很难启动；

　　电机每次启动运行时间为2~4s，平均功率因数低，线损损耗严重；

　　电机直接启动时机械冲击大，对各机械配件要求较高；

　　2）液压马达驱动的缺点
　　
　　电网电能经过电动机—油泵—液压阀管—液压马达传递后，最终转化为机械能驱动振动器工作，能量转换传递环节过程过多，效率不高；

　　 液压系统成本高，维护工作量大，易损件较多；
　　 相比电动机驱动，液压系统起压较慢，振动加速度不高；
　　 在振动器不动作时，电动机及油泵一直空转，浪费电能；

　　6、变频器调频振动技术

　　如何激振及如何调节振动频率一直是砖机制造商关注的问题。自电机变频技术广泛应用以来，以变频器调节电机调速从而驱动振动器的振动成型方式就被众多的砖机制造商所注重。

　　7、变频器在砌块成型机上的应用现状

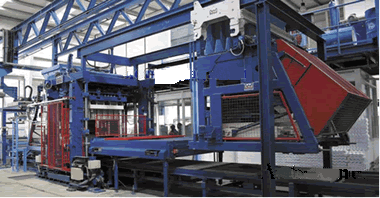

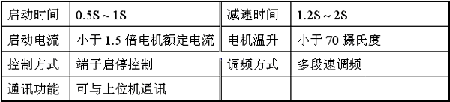

　　在上世纪90年代，以美国贝赛尔及德国欧马克为代表的建材设备制造商就将电机变频调速技术应用在砌块成型机上。以贝赛尔V3-12型砌块成型机为例，该机可选的两套振动系统Smartpac及Posapac均采用了变频器调速，可依据产品预设不同振动频率及振动加速度，启动、加速、减速及停机控制灵活，大大加强了产品的成型质量及性能。下表为振动成型系统对变频器的技术要求：

　　对变频器应用而言，上述技术要求的难点主要在于加、减速时间的控制。加速时间过短，启动电流将激增，影响电机温升；减速时间过短，电机常处于发电状态，电能反馈会使变频器出现过压报警。相反，增大加减速时间必会降低砌块成型机的生产效益。

　　8、CHE系列砖机专用变频器的应用

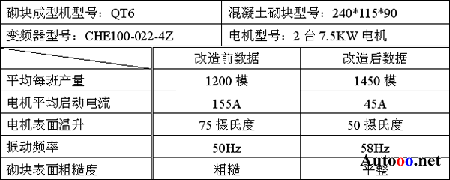

　　公司研发及技术人员经多次现场调试，根据振动系统的运动特性，在公司原有CHE系列矢量变频器的基础上作了相应的软件及硬件改进，从而开发出了CHE系列砖机专用变频器。该系列变频器最大的特点就是能够在满足振动技术要求的前提下，省去制动单元及制动电阻。目前该系列砖机专用变频器已成功应用于泉州某工程机械有限公司，以下是该公司生产的砌块成型机，在使用了CHE系列专用变频器进行前后的生产数据对比：
　　

　　
　　9、变频器调频振动的优点

　　由以上数据可明显看出，与电动机或液压马达直接驱动相比，在振动系统中采用变频器技术具有前两者无可比拟的优点：

　　 可轻松实现振动系统调频需要，满足生产工艺要求；
　　 加减速迅速，节省成型时间，增加产能；
　　 启动电流小，对电网冲击少；
　　 电机平滑启动，机械冲击小；
　　 电动机温升低，有利于电机长期稳定运行；
　　 能量传递效率高，节省电能；
　　 砌体成型密实度好，表面平整美观；
　　 变频器独有AVR功能，即使在电网电压较低的情况下，仍 能输出足够的电压驱动电机工作做。

　　10、变频器在砌块成型机上的应用前景

　　可以说，国内大部分砖机制造商对变频器调频振动技术都不陌生，但出于成本及技术可靠性两方面的考虑，多数厂家都没有使这种技术量产化。但随着市场竞争的日益激烈以及工艺要求的不断提高，寻求技术革新、改进产品性能已成为各砖机企业的重要议题。事实证明，变频器调频振动技术比其它振动技术更具有优势，且市场应用条件已趋于成熟，当前正是大力推广应用的有利时机。
