█ 系统性能要求

　　喷油泵是柴油内燃机的一个关键部件。它根据柴油机的转速均匀分配各燃烧缸的进油量，并对开始喷射燃油的曲轴转角进行调节，其质量的好坏直接影响到柴油内燃机的整体性能。电动机是喷油泵试验台的动力源，对电机速度控制的准确性是保证被测喷油泵性能指标的前提。

　　█ 系统概况

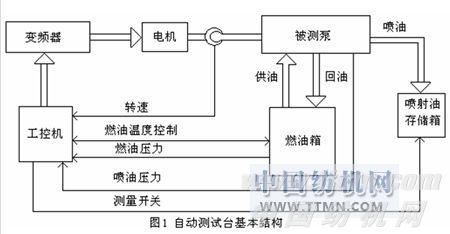

　　内燃机喷油泵自动测试台主要由异步电机驱动装置、燃油油路及调节装置、喷油存储及测量装置和计算机测控装置等几大部分组成。整个测试系统的基本结构如图1所示。

　　█ 变频器控制目标

　　(1) 控制电机正反转、停止；

　　(2) 控制电机的转速：分10个预置转速和自由调速两种方法；

　　控制方法：控制器向变频器AI1口输入0～10V模拟量信号，对应输出0～电机最大转速。也可通过RS485口，用通讯方式完成变频器的频率给定。系统要求驱动装置在一定的范围内有很高的稳态精度、较快的响应速度，还要有小的超调量。CHE矢量变频器采用数字PI算法来模拟转差调节器，以实现无静差要求。

　　█ 变频器主要功能参数设置

P0.00：0 无PG矢量控制；

P0.01：1 端子指令通道；

P0.03：1 模拟量AI1设定（将此参数设置为6，可通过远程通讯方式实现频率给定）；

P5.00：1 S1端子为正转运行；

P5.01：2 S2端子为反转运行；

　　P5.07、P5.08、P5.09、P5.10：依据实际情况设定模拟量曲线与频率曲线的对应关系；

　　P5.11：设置合适的模拟量滤波时间，能有效降低因为模拟量的波动引起的转速波动；

　　其他功能参数请参考《CHE系列矢量变频器说明书》进行设置。

　　█ 总结

　　目前，CHE系列矢量变频器已经在山东泰安多家油泵实验台专业生产厂家配套使用，调速性能的稳定性与产品品质的可靠性得到厂家的广泛认同。
