TMFD81(S)型并条机技术研究报告

出处:中国纺机网编辑部 发布时间:2013/1/21 10:42:47

TTMN讯(整理编辑:陈明阳)TMFD81(S)型并条机方案以TMFD80型和FA317A型并条机为基础,设计前张力牵伸可调性配置,对两眼前张力、总牵伸和后区牵伸都单独可调等改进设计,自动换筒部件,所有的动作通过气动元件来完成,充分体现机型的先进性和可靠性。

该机分机架、车头传动、车尾传动、补筒、电机吸风、压辊、圈条、底盘、牵伸、加压、罩壳、清洁传动、清洁、导条、换筒、断条、电气等18个部件。

综合考虑各方面因素,确认试制产品必须达到以下几个方面的性能指标:
1.双眼并条机,重不匀数字式调节;
2.适用于各种天然纤维和人造纤维的纯纺和混纺工艺;
3.出条速度为200-800米/分;
4.三上三下附导向皮辊下压力棒双区曲线牵伸型式;
5.6-8根并和,5.59-9.66倍总牵伸(数字式调节的总牵伸为无极限);
6.弹簧加压摇架;气动加压供用户选购;
7.一罗拉直径40毫米,二、三罗拉直径35毫米;
8.上清洁为欧门式回转绒套或金属棒,下清洁摆动式丁腈皮圈,离心风机吸风;
9.高架导条积极式喂入;
10.气动系统元器件采用台湾亚德克产品;
11.纺纱产品质量达到2005年公报25%水平。

TMFD81(S)型并条机作为FA31 7A并条机的替代产品,在原来的基础上,设计较之新颖合理,对相关部分进行了大胆的创新。

样机设计及试制

2006年3月,我公司完成整机设计任务,并通过工艺审查和标准化审查。

2 0 06年4月开始进入样机试制阶段。通过制造部分新工模夹具,同时,尽量立足现有设备和工装,保证了样机主关件的产品质量。

样机组装完成后,经过一段时间的试运转,测试,我公司于2006年9月在公司召开了TMFD81(S)型并条机的机械性能内部评审会。与会人员一致认为该机车速高、运转平稳、功耗小、噪声低、自动化程度高。换补筒、断条、空筒定位、滤棉箱刮棉动作准确、平稳;新颖的导条架型式结构简单;独特的伺服传动机构为国内首创,性能优越。机器操作简单,维修保养方便。

该机外型美观,各主关零部件制造质量,整机安装的精度均达到了设计任务书的要求,可以转入生产试验阶段。



生产试验

样机完成后,在景天纺织有限公司进行了近两年的三班运转生产试验。试验表明:该机运转正常,性能指标稳定,完全达到了设计要求。

基本性能及特点:
基本性能:
眼数:2
最高输出速度:8 00m/min
罗拉直径:上罗拉:φ34×φ34×φ34×φ34  下罗拉:φ40×φ35×φ35
牵伸形式:采用三上三下附导向皮辊下压式压力棒双区曲线牵伸。
总牵伸倍数:随工艺要求,无限制(无电子调牙系统:5.59—9.66)
条筒尺寸:喂入:φ400、φ500、φ600、φ800、φ1000;筒高:1000mm或900mm
输出:φ350、φ400、φ500;筒高:1100mm或900mm
导条形式:高架导条同步纵向积极喂入
电机功率:主电机:3.5Kw吸风电机:0.75Kw伺服电机:1.5Kw

主要特点

1、采用三上三下附导向皮辊下庄式压力棒双区曲线牵伸。

2、全部采用同步带传动;传动更平稳、噪音小、成本低。

3、采用侧进前出气动自动换筒方式;动作更可靠,性能更稳定。标准胀套广泛应用于工艺轮;传动更可靠,操作更简便。

4、吸风后置,上下风道吸风采用对称分布;使风量分布更合理,有利于消除眼差。

5、用电子调牙取代传统的更换牵伸牙的工作。极大减轻劳动强度,提高工作效率。

6.采用微电脑集中控制,使用伺服、变频、PLC、人机界面等标准的工业自动化控制元件,完成并条机整机传动和控制。

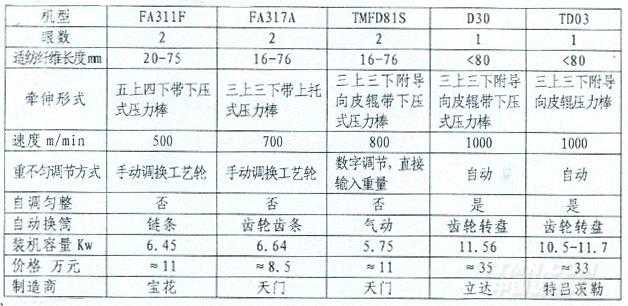

与国内外机型的基本性能比较

TMFD81(S)型并条机的设计、生产、工艺、装配均立足于本厂现有机型,技术成熟,保证了产品质量的稳定可靠。由TMFD80验证的结实的框架结构,滤棉箱后移带来的结构对称和两眼吸风量平衡,全气动控制的换补筒机构的稳定可靠,还有由FA317A验证的齿形带柔性传动的平稳、噪声的降低等,都合理的运用到TMFD81 (S)型并条机上。

TMFD81(S)型并条机也采用了一些新工艺,新技术,提高了设备的性能。如牵伸部件增加导向皮辊、数字式重量调节装置(电子调牙)替代轻重牙(E、F轮)等;特别是数字式重量调节装置,彻底改变了传统的轻重牙调节方式,为并条机行业首创。避免了轻重牙频繁更换对传动零件的磨损,减轻了工作人员的劳动强度,减少了重偏调整时问,提高了生产效率。这些
措施,有力地提高了TMFD81(S)型并条机的纺纱质量,增强了产品的竞争能力。

TMFD81(S)型并条机可填补市场上高、低端并条机之间的中间空白。TMFD81(S)型并条机相对于目前从国外进口的主流并条机而言,不带自调匀整装置,但性能相差不是很大,可价格明显下降,仅需其1/3左右,而且可节约3 0%,其性价比不言而喻。TMFD81(S)型并条机的生产和销售成本和FA317A相差不多,相对目前国内的主流并条机而言,配置较高,性能梢
优,价格相差不大。TMFD81(S)型并条机的恰当市场定位,将使这款并条机在市场竞争中占据优势,这一切都将给社会和企业带来良好的经济效益。
