TMFD81L型并条机技术研究报告
TTMN讯(整理编辑:陈明阳)进入“十一五”以来,纺织工业加快了结构调整,纺织行业对带自调匀整系统并条机的需求已成为趋势。TMFD81L型并条机是天门纺机针对纺织用户对国内外自调匀整并条机的需求,依托成熟的牵伸、传动设计理念,精心构思,设计制造的新一代产品。
总体方案及基本性能指标
总体方案:最高输出速度800米/分,采用三上三下附导向皮辊压力棒双区曲线牵伸型式,同步带传动,有效的清洁吸风,可靠的气动执行机构,备有UQA短片段自调匀整装置,以PLC机为核心,人性化的人机界面,能迅速方便地进行参数设置与系统调试,实行数字化控制。
整机分为机架、车头传动、车尾传动、补筒、电机、吸风、压辊、上圈条、底盘、牵伸、加压、罩壳、清洁传动及清洁、推筒、导条、气路控制、断条、专用工具、检测等部件。
TMFD81L型并条机配置瑞士乌斯特公司UQA短片段自调匀整装置,采用开环控制,匀整范围±25%,五米重量不匀率U%<0.30%,一米重量不匀率U%<0.5%.
样机设计和试制阶段
为了达到总体方案的要求,研发小组对整机的机架,传动等部件进行精心设计。为了确保样机质量和进度,技术部门在极短的时间内顺利完成了工艺文件、工装夹具等技术准备工作,主关键零部件。质管部门按产品质量检验标准要求求,制作了相应的检具,确保装配零件合格。采购部积极组织外协、外购件的采购工作,保证外协、外购件及特殊材料按时到位。这一切,为样机的试制打下了良好的基础。
在零部件加工过程中,公司不仅使用了板件加工中心、车加工中心和五面体加工中心、罗拉轧齿机、珩磨机、磨齿机等高精度设备,还专门引进了激光切割机,龙门磨等大型设备,确保各种零部件质量。
在试制阶段,公司共制作各类加工工夹具四十余套,专用平车工具三十多套。投入各种专用测试仪器、专用检具十余套,各种通用量具二十多种。
二0—0年五月,总装车间成功完成了装配调试工作,并进行了空车阶段试运转和棉纺试验。
在整个试制过程中,我们始终坚持质量第一的观点。罗拉、压力棒、皮辊芯等轴类零件达到5级精度,同步带轮等盘类零件达到7级精度,整机装配精度为6级。整机质量符合设计要求,整机机械性能达到了棉纺并条机行业标准FZ/T93043—1 997的规定。
生产试验
样机于201 1年8月在湖北省监利银丰纺织有限责任公司安装调试,空车运转正常后,进入三班运转,作为精梳后单道并条机。经过8个月的生产试验表明,该机运转正常,性能指标稳定。

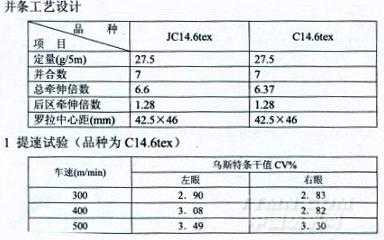

纺纱品种:JC14.6tex和C14.6tex

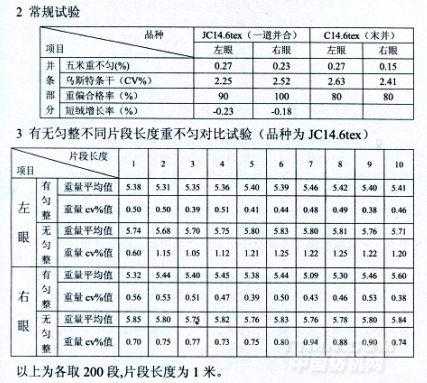

4有无匀整条干对比试验(品种为C14.6tex)
基本性能及特点
基本性能:
眼数:2
最高机械速度:800m/min
并合数:6、7、8
条筒尺寸:喂入φ400、φ500、φ600、φ800、φ1000;筒高:1000mm或900mm
输出φ350、φ400、φ500;筒高:1100mm或900mm
导条形式:高架导条同步纵向积极喂入
牵伸形式:采用三上三下附导向皮辊压力棒双区曲线牵伸。
罗拉直径:上罗拉:φ34×φ34×φ34×φ34 下罗拉:φ40×φ35×φ35
机械牵伸倍数:5.67—9.1
摇架加压:弹簧加压
电机功率:主电机:4.7KW 吸风电机:1.5KW 伺服电机:1.5KW
TMFD81L型并条机主要结构特点:
1.采用三上三下附导向皮辊压力棒双区曲线牵伸型式。
2.广泛采用同步齿形带传动,机构简洁,传动路线短。
3.匀整变速点在主牵伸区,后去牵伸相对独立,改变总牵伸倍数时,后区牵伸倍数保持不变。
4.TMFD81L型并条机配置瑞士乌斯特公司UQA短片段自调匀整装置,采用开环控制,具有在线检测,故障诊断等功能。
5.主机电气采用可编程序控制器(PLC)控制,微电脑技术,彩色液晶中文触摸屏,实现了人机对话。
6.两眼完全独立,便于故障的判断与分析。7.强弱电分开,电气控制屏蔽保护,抗电磁干扰。
8.上清洁采用回转绒布带,金属棒清洁供选择。
9.导条采用高架积极喂入,平皮带传动,配有光电断条自停装置。
10.在自动化程度方面,具有自动换筒、积极式机械断条、空筒限位、自动剥棉等功能,大大降低了工人的劳动强度。
TMFD81L型并条机有利于提高成纱质量,适应高速、高质、大卷装的发展趋势,是纺纱升档的必需产品。该项目的实现,将促进我国棉纺并条机技术的发展,项目形成的产品可代替进口,扩大出口,可大幅提高棉纱成纱质量,是国内外棉纺厂家的首选设备,其产品在纺纱业内将具有较强的推广性和示范性,对促进我国纺纱机械产品升级换代和纺织工业的发展有积极意义。
