【内容摘要】：通过新型国产LXC-60型不处理软胶辊使，阐明国产胶辊的应用质量逐步走向成熟。
【关键词】：软胶辊；成纱质量；性能特点；实践体会


1、前言
胶辊﹑胶圈是纺纱生产过程中的重要牵伸部件，在牵伸装置中，棉束在胶辊﹑胶圈和下罗拉之间进行牵伸运动，下罗拉属于牵伸装置的硬件，胶辊﹑胶圈属于牵伸装置的软件。因此，胶辊的质量优劣直接影响纺纱的质量，有了好的胶辊，如何应用它，这是一门综合性的管理科学技术，它从胶辊的合理选型，精心制作，再以科学的现场管理，才能促使软胶辊在纺纱生产过程中能充份发挥其良好的内弹性﹑抗绕性﹑耐磨性，以达到提高纺纱质量的目的。
目前国内棉纺行业面临着激烈的市场竞争，纺纱设备特别是技术含量高的设备急聚增加，进口胶辊的使用量在国内呈上升趋势，但价格昂贵。如何选择国产胶辊替代进口胶辊，以降低生产成本，又能满足客户对产品越来越高的质量要求，是各纺纱行业的主要生产工作之一，产品的竞争就是质量与成本的竞争，人才的竞争。在同等产品质量的情况下就看谁的人才技术高﹑生产成本低，这样企业才会有活力，有效益，所以我们合理选择国产胶辊，随时掌握生产实际数据，以稳定纺纱产品质量。2.1 LXC—60不处理软胶辊，硬度为邵氏62度，它是无锡兰翔胶业有限公司充分吸收国内先进经验而研制出来的一种新型胶辊，表面不变色，适纺性强，特别是吸放湿性能较好。
2.2 LXC—60属软弹胶辊，我们在C18.2tex纱上适用，我们本着先小试一中试再大试的原则，作好质量记录，便于及时总结经验，扩大生产。
2.3 严格制作质量：
2.3.1进行中上罗拉的清洗与检验，不合格品剔除，严禁使用。
2.3.2对新购进胶管进行内孔清洁。
2.3.3在套制胶辊前，先将套辊机底座调整水平，并使套座孔与套杆保持保持同心度，以免胶辊内壁啃伤，加压套制时用力均匀一次到位。
2.3.4对套制好的胶辊进行轻微的压圆，防止上车后过早的出现中凹现象。
2.3.5磨砺时胶辊制作关键之关键，磨床运转平稳无振，砂轮转速与胶辊转速必须合理配置，精磨时，进刀量要小，一般控制胶辊磨削量在0.15－0.25毫米，采用80粒/30毫米大气孔砂轮，砂轮锋利无胶屑粘积，磨砺3个往复，达到精磨后有合理的表面粗糙度，以适用纺纱质量的需要，最后将精磨过的胶辊加油、清洗上车。


3、成纱质量的测试与分析


3.1胶辊使用质量测试
LXC—60不处理软胶辊，磨砺后胶辊表面光滑、手感好。在使用至今两年多时间粒，各项性能稳定，试验条件与试验结果如下：
纺纱设备型号：EJM128A
检测设备型号：YG—131乌斯特条干仪
使用胶圈：上φ37×28×0.9（毫米），下φ83×30×1（毫米）；
相同机台、原料；
胶辊均匀为铝衬不处理型
3.1.1成批使用后前6个月的试验结果：
纺纱品种为：C18.2tex；（针织管纱）
LXC—60软胶辊直径：29.8毫米；

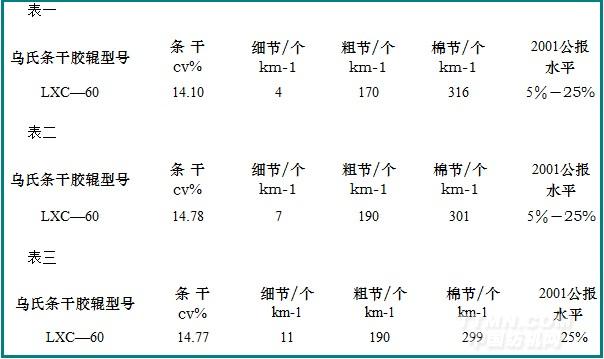

表1—表4内数据均为平均值。通过连续4个月跟踪试验
数据如下：

3.1.2胶辊成批使用两年后的试验结果：
纺纱品种为：C14.6tex;(针织管纱)
LXC-60软胶辊直径：28.4毫米；
表1－表4内数据均为平均值。通过连续3个月跟踪试验，
数据如下：

3.3综合分析
3.3.1从以上的综合试验数据可以看出LXC—60不处理软胶成纱质量的各项指标从初上机使用到两年后均保持在2001乌斯特公报25％的水平以内。
3.3.2 LXC—60型铝衬不处理软胶辊表面不需要作轻微的涂料处理，从而保持了胶辊原有的回弹性和耐磨擦性能，使其能较好的与下罗拉配合形成稳定的牵伸钳口，有效的、不断的对纱条进行握持与牵伸，更好的满足了在牵伸过程中握持力大于牵伸力这一工艺要求，降低条干CV%值，减少断头，胶辊受压变形握持纤维这一动作完成之后，在回转的另一瞬间，又迅速回复到原来的位置，即弹性复原，从而保证了条干的连续稳定性，吸放湿性相对较好，静电释放性能优越，具有良好的抗干扰性能，在抗干扰性能上是同硬度国产胶辊优秀品种之一。


4．对LXC—60胶辊的应用体会

为了保证胶辊的使用质量，我们通过实践注意了以下几点：
4.1 不及时使用的胶辊最好不要精磨后放置时间过长，以免形成自然光照，风蚀对胶辊表面形成老化层，影响胶辊的使用寿命和纺纱质量。放置时应应密封或放置在阴暗处较好。
4.2 LXC-60胶辊硬度为62度，属低硬度胶辊，在生产使用过程当中，要保证细纱机横动装置灵活，动程控制在8-10mm在右，以降低胶辊表面磨损率，防止发生早期中凹现象，有效延长胶辊的磨砺周期提高胶辊的使用寿命。
4.3 保持摇架压力均衡
使用LXC—60不处理胶辊时，在满足纺纱质量的条件下，摇架压力适当放轻，因为软弹胶辊具有握持力强的性能，应有效发挥其本身高弹特性，减少不必要的运转负荷，延长胶辊的使用寿命，改变以往的“大加压，强牵伸”的旧观念为“适当回压，合理牵牵伸：的新观念，同台或同纺纱品种机台摇架压力调整较均衡，一般前挡双锭控制在13公斤左右，这样有利于产品质量的稳定。


5. 结束语

LXC—60不处理胶辊，使用中发现它回弹性好，导电性、吸放湿性优，抗绕花性明显，基本上无走熟起，磨砺清洁后，即可上车运转，降低胶辊制作工的劳动强度，保护环境，减少了涂料等有害物质对人体的伤害。并且价格低廉、合理，所以推广使用LXC—60胶辊是纺织企业节约生产成本，稳定产品质量提高经济效益的有力途径。LXC—60胶辊是目前国产不处理胶辊优选产品之一，有推广价值。
