 "裕华"牌摇架介绍

 一、公司简介：
      日照裕华机械公司，始建于1966年，为中型军工企业。现有员工1300余人，总资产2.5亿元，拥有机械加工 、压力加工、 模具加工、 全自动烤漆、电镀、 热处理等主要生产设备1500余台套，具有年产摇架200万套的生产能力。公司通过了ISO9001质量体系认证，为国家二级计量企业和省级重合同首信用企业，具有自营进出口贸易权。
1988年，根据国家军转民的政策要求，在国家纺织工业部、山东省纺织工业厅的支持与帮助下，公司开发生产了YJ2-142弹簧摇架和SDDA2122P气动加压"V"型牵伸摇架。
1995年，公司加盟中国轻骑集团，同时更名为中国轻骑集团日照摩托车公司。公司业务拓展到摩托车行业。
1998年，公司研制开发了QYJ2-114A型气动平面牵伸摇架。（同瑞士R2P型）
2004年，公司产业整合，改制组建日照裕华机械有限公司，专业从事纺织专件的研发与制造。
历经十多年的打造，公司已成为国内最大的气动摇架生产基地，目前公司已形成气动粗纱摇、气动细纱摇架和弹簧摇架三大系列十余个品种，具备年产摇架280万锭的生产能力，是经纬机械股份有限公司 、上海二纺机股份有限公司、 马佐里（东台）纺机有限公司等主机厂的主要配套厂商，公司产品不但在国内拥有巨大市场并出口东南亚。其中气动加压摇架系列产品荣获"山东省名牌产品"和"山东省标志产品"。
二、细纱机摇架纺纱效果分析
     目前，现代细纱机配备的摇架主要有弹簧摇架和气动摇架两大系列，其中弹簧摇架主要有：YJ2-142A(湖南常德和山东日照)、PK2025型（德国）、HP-310型板簧摇架（德国）等；气动摇架主要有： SDDA2122P型气动加压摇架（山东日照）、QVX型气动加压摇架（四川）、R2P型气动摇架（瑞士）。
   （一）、性能分析：
     1、弹簧摇架使用螺旋弹簧或者板簧加压，具有结构紧凑、轻巧、吸振性能好、机面负荷轻等优点，多年来得到了广泛应用，它的主要缺点是：使用日久弹簧压力有衰减现象、压力稳定性和胶辊对罗拉平行度尚不理想、弹簧更换难度较大且更换后效果差。如何提高加工精度,延缓衰减，提高压力稳定性,是弹簧摇架所面临的主要问题。
     2、气动摇架使用净化后的压缩空气为动力源，经降压后(0.08-0.12MPa)送至车头或车尾的长气囊，气囊压力经压力板、连结杠杆传递对罗拉加压。气动摇架的主要性能如下：
     (1)、能耗极低，利用原有设备就能保证需要。
     气动摇架虽然以压缩空气为动力源，但其能耗极低，一次性充气后，只要不停车泻压，系统自身不再消耗压缩空气,正常运行状态下，压缩空气只起到补充管路泄漏的作用，所以，一般棉纺企业利用原有设备就能保证需要，基本不需考虑其能耗。
     (2)、气动加压属软弹性加压，吸振性能强，适合高速，它克服了弹簧摇架弹簧压力易衰退的缺陷，压力稳定、可靠，使用寿命较长。
     (3)、可实现机上集体无机调压和半释压状态，为使用高弹胶辊创造了有利条件，停车时半释压可防止钳口滑移，不破坏纱条结构，避免开车时产生纱疵，减少纱线断头。
     (4)、气动摇架机械强度高，其压力准确、稳定，能满足"重加压、强控制"的要求，适合于"紧隔距，重压力"的工艺要求，弥补了弹簧摇架重压下弹簧更易疲劳的弱点。
气动摇架按牵伸型式可分为平面牵伸和"V"型牵伸两种。
"V"型牵伸摇架的独特之处，在于后下罗拉抬高了12.5mm,后上罗拉后移，与牵伸平面呈25。角，因而其后区由传统的直线牵伸变为曲线牵伸。扩展了钳口摩擦力界，缩短了后区非控制区，须条在后罗拉上的包围弧面由宽变窄呈"V"型，避免了牵伸须条的抖动和滚动，使纤维结构紧密、均匀稳定进入主牵伸区，有利于提高成纱质量，同时有利于发挥主牵伸区的牵伸作用，提高牵伸倍数，成纱质量仍有保障，特别是纺高支纱时，效果尤为明显。近年来，该类产品已得到棉纺行业的认同，使用率逐年提高。
气动平面牵伸摇架（QYJ2-114A），采用了传统的平面牵伸型式,工艺适应性较好，由于其采用了传统的平面牵伸，老机改造时更换零部件少，改造成本低，是老机改造的首选。
(二)、纺纱质量对比情况：

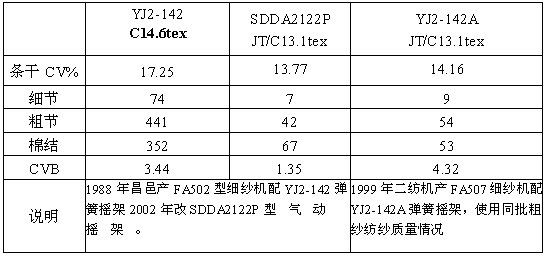

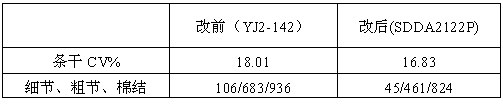

(1)、山东蓬莱金华纺织有限公司FA502改造后纺纱质量状况

以上数据表明，改后比改前纺纱质量总体水平提升了一个档次。改造后与FA507型细纱机配YJ2-142A弹簧摇架相比，各项指标均有较大程度的改善。
    (2)、山东德棉集团A513F型细纱机进行气动摇架改造后效果：

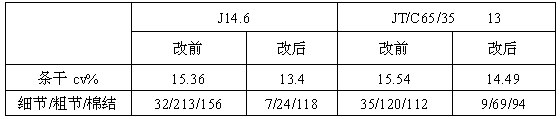

a、J14.6和JT/C65/35   13   作改前、改后同锭、同粗纱对比试验

以上数据表明，改后比改前条干CV%值降低1%，细节、粗节、棉结都有较大程度降低。

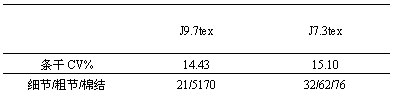

     b、改后J9.7、J7.3的成纱质量结果

 通过改前、改后总体质量水平统计表明，总体水平提高一个档次。
     (3)、新疆五家渠联营棉纺织厂对其72台FA503（配YJ2-142摇架）进行了改造，其中36台改造为SDDA2122P气动"V"型牵伸摇架，36台改为德国绪森公司HP-310型板簧摇架。纺纱质量状况如下：

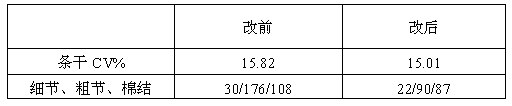

         a、同锭同粗纱对比，品种：O14.5tex

b、同锭同粗纱对比，品种：C18..2tex

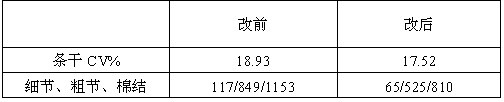

c、改造前、改造后均进行10天大面积随机抽样，数据如下： 品种：C14.5tex

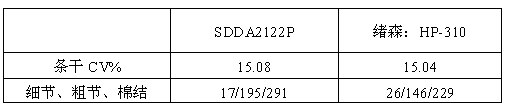

d、改造完成后，SDDA2122P型摇架与绪森HP-310板簧摇架进行了纺纱质量对比，为取得较为准确的数据，采用多台机随机抽样，连续抽样30天，（试验条件：绪森摇架：ArmstrorgR37-30型63。-65。不处理较辊，上皮圈为绪森配套，下皮圈为安徽潜山9096黑皮圈。SDDA2122P摇架上下皮圈均为安徽潜山皮圈，前皮辊为如东产NFR-W888型双层68。皮辊。）数据如下：品种：C18.2tex

从以上数据可以看出，改造后纺纱质量有较大改善，部分品种条干可以达到97乌斯特公报5%水平，且质量稳定可靠。国产气动摇架与进口摇架纺纱质量基本相同，但改造成本仅为进口摇架的1/2。

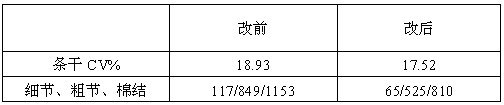

(4)、山东基德集团进行了FA502型细纱机改造，改造前后纺纱质量如下：

从数据看：改造后条干CV%降低了0.81%，细节、粗节、棉结均有不同程度的改善。
三、服务承诺
公司始终坚持"质量第一，用户至上"的经营方针，为顾客提供指导安装、调试、培训、咨询等服务。多年来，我公司重合同 、重信誉，重质量、  重服务，已与众多相关企业形成了友好，紧密的合作关系，赢得了广大顾客的信赖。"确保顾客持续满意"是我们的服务宗旨，我公司诚愿与各界朋友相互交流学习，共同创办一流的企业，打造一流的品牌。
四、结束语：
1、通过以上实践可以看出，气动摇架纺纱质量、压力稳定性、使用寿命均优于弹簧摇架，是发展的方向。
2、国产气动摇架已可与进口摇架媲美，而其价格不到进口摇架的一半。

注：[1]参考文献：
   1、于进成、曹艳明、唐卫东《FA503型细纱机牵伸装置改造》
  《棉纺织技术》2003年第三期及2002年《全国棉纺织行业第一届技术改造研讨会论文专集》。
   2、顾元德、纪洪强《A513F细纱机V型牵伸气动加压改造实践》2002年《全国棉纺织行业第一届技术改造研讨会论文专集》。
   3、 刘国焘   《现代棉纺技术基础》中国纺织出版社
