在2012年国际纺机展上，上海森磁测控技术有限公司展出了SCY梳棉机自调匀整系统的方案。

据悉，上海森磁测控技术有限公司是一家专业生产和销售工业控制类产品的厂家。本次展会展出了梳棉机自调匀整系统，是该公司历时 4 年全新推出的产品。整个系统涵盖了梳棉机匀整与控制，形成了一个体系。该系统除了传统意义上的梳棉机自调匀整仪、后环检测、前环检测装置、变频通信装置和屏显控制界面外，还集成了 PLC 控制盒棉箱压力传感器，在大大减少设备成本的同时，提高了整个匀整系统的集成度与稳定性，降低了整机的故障率。同时在检测机构中的棉层、棉条检测传感器上也做出了拥有自主知识产权的独特设计，为整个系统的稳定运行提供了有效的保障。

该系统由检测机构、执行机构和控制机构组成，采用混合环控制，把棉箱喂棉量的检测与控制纳入了控制系统中。

① 检测机构：棉条检测传感器：封装在喇叭口内,占用空间小灵敏度高；棉层检测传感器：左右各 1，带只能模块,多种指示灯显示；棉条检测装置：精巧阶梯罗拉装置,内封装传感器；炮筒装置：默契配合棉条位移传感器。

② 执行机构：采用变频技术，变频控制给棉电机以调整罗拉转数，具有精度高，相应迅速等特点。系统工作原理图见图。

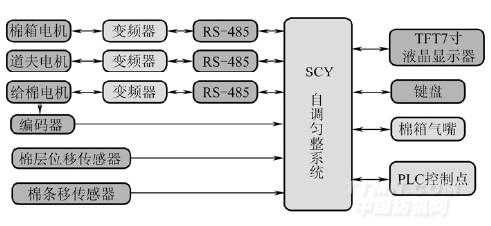

SCY 梳棉机自调匀整系统工作原理图

③ 棉层检测机构：在梳棉机匀整系统中，棉层检测机构 (图 11—31)有着重要的作用。该公司生产的棉层检测机构由炮筒、差动式位移传感和电压输出模块组成。具有检测精度高、响应速度快及其长期稳定性高等特点。传感器采用的电压输出模块还带有指示灯功能，可以不借助任何仪器快速寻找零位，为安装和维护节约了时间。

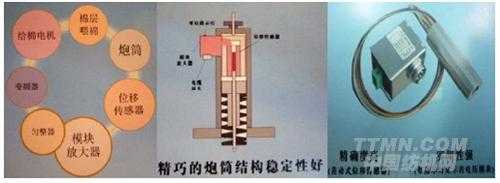

棉层检测机构示意图

④ 7″TFT 显示屏（可选）混合环控制；多片高速低功耗 ARM 芯片控制；质量控制、示波器等强大辅助功能；棉箱喂棉控制；内置棉箱压力传感器；集成 PLC 控制（可选）。

【整理 编辑：汤丽华】
