硕奇科技-LUTAN V5.0单纱整经机
发布时间:2013-01-18
台湾硕奇科技股份有限公司目前生产的样品整经机有 LUTANV3.6和 LUTAN V5.0两种型号,LUTANV3.6在上届展出,本届展出LUTAN V5.0 。
图为:LUTAN V5.0
LUTAN V3.6和 LUTAN V5.0两种型号整经滚筒周长(3.6m和 5.0m)与纱架均不相同,LUTAN V5.0只配可置放最多 16个筒纱同时整经的复式纱架。主要特点和区别点见下表。
LUTAN V3.6和 LUTAN V5.0技术参数
①整经环(图一) 的设计可承受高速长时间的运动,环的转动和移动由不同的伺服马达来控制,不论是速度和位置都完全由计算机依需要来精准控制。绕纱环不但在滚筒上转动绕纱,同时通过横移的动作控制纱线绕在筒上的位置 (图二);此法只需一个筒纱就可以进行整经,而且经纱绕上滚筒后不再移动,可保持经纱最佳质量;
图一:整经环
图二:整经环横移
②分绞钩是由气缸所推动的,依每支分绞棒不同的功能需求与绕纱环的角度同步动作。可拆式的分绞钩设计,不但容易操作,更可减少损伤经纱的机会,大幅提高经纱质量;
③所有不同功能的分绞棒都装置在可横移的固定座上,该座由伺服控制和绕纱环的横移同步,确保分绞钩定位在正确位置进行分绞动作;
④倒轴机把经纱转倒到织轴上,并上下和横移织轴固定装置,只需 1个人就可以轻易装载和卸载织轴;

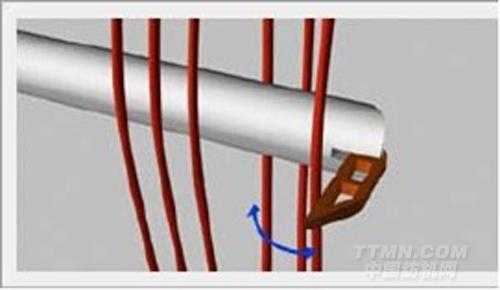

⑤每支分绞棒前方都有 1支分绞钩,藉由分绞钩的动作可决定绕在滚筒上的经纱会穿过分绞棒的上方或下方,这个动作可以分开特定的经纱以供取头或分绞 (图三);
图三:分绞钩

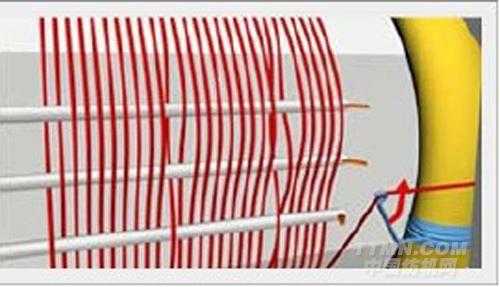

⑥在 LUTAN上有数支分绞棒 (图四),分别有不同的作用,最重要的 1支是控制经纱长度用的,在整经的过程中,该分绞棒依设计长度在一定圈数下取头,最后把取头出的经纱剪开就得到要求长度的经纱了;
图四:分绞棒
⑦完成在绕纱筒上的整经动作后,经过取头和穿分绞绳,就可以把经纱转倒到准备好的织布轴上,完成整经。

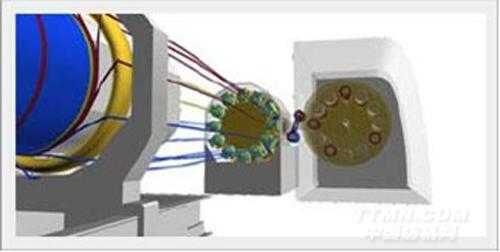

⑧复式纱架:复式纱架 (图五)可同时多条经纱整经,也具有换色装置,可将储纱架上的筒纱按照设计需求自动换色,可高效率地整出各种少量经轴。
图五:复式纱架
台湾硕奇科技股份有限公司链接:
http://www.ttmn.com/web/135486
整理 编辑:吴晶
