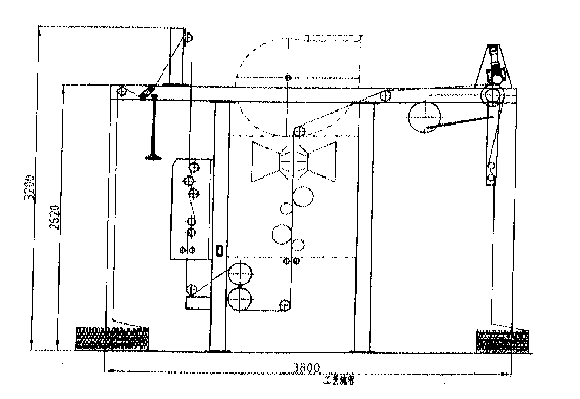

一.结构简图

二.结构原理
   面料经提布机、对中机、离子风棒进入密闭的箱体内先由两只不锈钢拍打棒拍打面料，使附着物松散游离，再由
吹风嘴两面吹风，使附着物脱离面料完成初次除尘，然后面料进入吸风嘴，强劲风力附着在面料上的细小纤维等全部吸走，完成第二次除尘，清洁面料由出布机构牵引，摆布出布。

 经本机处理后的面料结净无尘，且整个工艺过程不会对环境产生污染。
三、技术参数：
   1、工作宽度：2200mm；2、机械速度：5-50m/min; 3、装机功率：9Kw; 4,传动方式：变频调速； 5、外形尺寸：（长*宽*高）3800*2800*3200mm.
