气动V形牵伸装置参考工艺
发布时间：2011-10-09

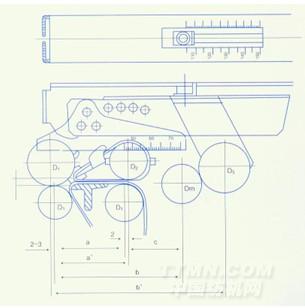

罗拉几何配制
.jpg)
D1和D3=30皮辊壳重新磨砺的最小直径为28
D1和D3=28皮辊壳重新磨砺的最小直径为26
.jpg)
罗拉压力调整值
气动装置中的压力应在0.10-0.20Mpa范围内调整，相应的前罗拉加压值为160-220牛顿，中罗拉加压值为130-170牛顿，后罗拉加压值为150-220牛顿。
|
纤维长度（mm)
|
压力表调节压力（Mpa)
|
上罗拉压力（牛顿）
|
||
|
前
|
中
|
后
|
||
|
40
|
0.18
|
220
|
160
|
180
|
|
0.16
|
200
|
150
|
170
|
|
|
0.14
|
180
|
140
|
160
|
|
|
0.12
|
160
|
130
|
150
|
|
|
50
|
0.2
|
220
|
170
|
200
|
|
0.18
|
200
|
160
|
190
|
|
|
0.16
|
180
|
150
|
180
|
|
|
0.12
|
160
|
140
|
170
|
|
|
60
|
0.18
|
220
|
160
|
220
|
|
0.16
|
200
|
150
|
200
|
|
|
0.14
|
180
|
140
|
180
|
|
|
0.12
|
160
|
130
|
160
|
|
牵伸工艺计算：按不同机种的相应说明书
推荐配气系统按下示原理图配制（用户自理）
.jpg)
“1”、“2”-空压机（0.3m/3、一台工作，一台备用）
“3”--------单向阀
“4”--------储压罐
“5”--------压力表
“6”--------截止阀
“7”--------气水分离器
“8”--------减压阀
“9”--------1”钢管
“10”-------1/4”钢管
“11”--------1/4”截止阀
