气动摇架使用说明
发布时间:2011-10-09
将清理完毕的支承管内外表面,气囊管外表面,传压杯表面涂上石粉。然后按装配图要求将支承管一次套装在气囊管上,支承管上方孔应与压力软管上的纵向标志带中心对齐(见图二)。
借助传压杯专用工具(图三),依次将传压杯装到支承管与气囊管之间,并装进支承管上方孔内(见图二、图三)。装好传压杯的支承管之间应预留2mm的间隙。
将组装好的支承管组件装到支承管座上,用定距规(见上页图五)调整好支承管与下罗拉的相对位置,经验查无误后,用支承管座上盖及螺钉将支承管固紧。
注意:
装配时要小心,不要损坏气囊管。支承管之间有2mm的间隙,装配时应予考虑。
支承管式摇架的安装基础,必须保证它的安装位置的正确性和可靠性。以上工作进行完后,应由检验人员检查,合格后才能进行下一步工作。
◆空气入口与密封堵头的安装
机器的一半边安装一旦完成,空气入口和密封堵头即可装入气囊管,这些堵头必须先涂上滑石粉。堵头不必拧的过紧,它们是由两个堵盖和一个橡胶圈组成,当这两个堵盖和一个橡胶圈组成,当这两个堵盖被拧时,橡胶圈膨胀。用这个简单的办法便获得了涨紧和密封。进气堵头应装在靠进气源的一端。(见图四)
堵头未安装之前,多余的气囊管暂不要切掉。

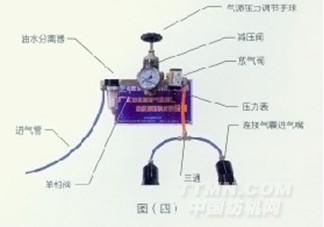

机器的两边都安装完之后,气动组件就可以接到进气开关的螺纹接头上,把气囊管的压力调到0.1MPa。(先将调压阀顶部的调节旋钮逆时针方向转动卸荷,然后打开气源,再按顺时针方向转动调节旋钮,压力逐渐增加至压力表指示压力为所需压力)。(见图四)
◆摇架的安装和调整
安装摇架前,必须松开下固定卡,把摇架放在支承管上,使凸出的传压曲柄装进传压杯(见图六),然后把下固定卡抱合住支承管,再把固定螺母拧紧。(见图七)
◆皮辊座的调整

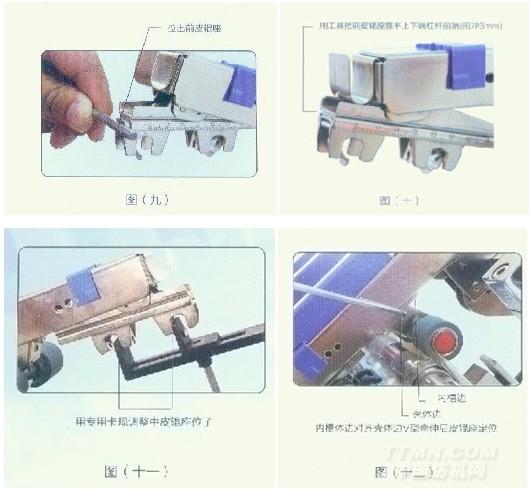

前皮辊座和中皮辊座的位置可用5mm的内六角扳手来调整。先将前皮辊座外拉出来(见图九),再将前皮辊座与调整座前端条平齐,此时前皮辊座上的刻线与调整座上的刻度标记“0”也正好对齐,前皮辊相对于前罗拉就前冲3mm(见图十)。前皮辊座安装好后,中皮辊座可用定距规调整隔距进行安装(见图十一)。装上前、中、后皮辊再确定后皮辊座位置,先放下摇架用5mm的内六角扳手调整内槽体与壳体下边沿齐平(见图十二),然后用卡规调整整台车一致性(见图十三)。前中后皮辊座的位置固定好后,皮辊就可装到摇架的相应上皮辊座上了。
◆载荷(加压力)的调整

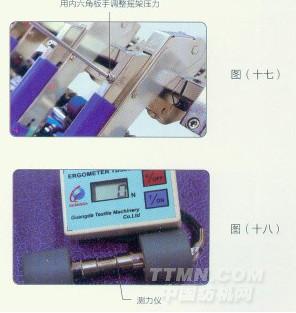

压力表读数为0.12Mpa时,摇架按下述方法调整:把摇架逐个置于工作位置,使下罗拉处于良好的运转状态,以此初步建立压力,同时使摇架上的上罗拉处于良好的沟槽(工作部分)对齐。当所有摇架在工作位置适当加上载荷时,就可以借助压力调整仪表进行最终调整(见图十七、十八)。在下罗拉动态状态下,对每个摇架分别进行调整,并使邻近的摇架在负责情况下保持调整好的状态。
在分别对每个摇架进行调整时,前皮辊用加压电子测力仪代替。把摇架置于工作位置,这样及可借助加压测力仪上的表面指示,利用摇架手柄上的压力调节螺钉来调整加压载荷,压力调节螺钉调压后,测力仪应正确显示所需的压力值,(见图十七、十八)。
◆气动装置
在调使用压力前,可用气动装置上的减压阀调整旋钮把压力暂调到0.12Pma,压力的精确调整随着摇架装载一起进行。在改变工作压力或关闭气动装置后要再次气动时,要重复这一步骤。
注意:压力表由于阻尼,其反应稍微滞后,因此在固紧调节旋钮的锁紧螺母之前要等一会儿,如有必要,几分钟后要重新检测和调整。
◆牵伸系统的维护
建议每六个月对牵伸系统和整机进行一次彻底的清洗,趁此机会要给下罗拉轴承和牵伸传动装置的轴承上油,上油后必须把下罗拉轴承漏出的油脂擦干净。要经常检查气动装置中的油水分离器,必要时利用其他底部的螺钉把它放空。
开机前要确保下罗拉轴承加好油,未装密封圈的轴承要用油枪加油三次,同时用手动下罗拉,使油脂迅速分布。
开机时所有下罗拉轴承要重新加油,直到油脂从轴承的两侧漏出来为止。为使轴承获得更好的润滑效果,这些工作应在开机前做完,然后把溢出在下罗拉上的油脂仔细擦干净。
切记!轴承不润滑不允许开车。在更换个别轴承时也要注意这点。
◆总牵伸数(V)、后区牵伸倍数(Vv)、前区牵伸倍数(Hv)
V
|
Vv
|
Hv
|
Vv
|
Hv
|
Vv
|
Hv
|
Vv
|
Hv
|
Vv
|
Hv
|
25
|
1.26
|
20
|
|
|
|
|
|
|
|
|
30
|
1.26
|
24
|
1.36
|
22
|
|
|
|
|
|
|
35
|
1.26
|
28
|
1.36
|
26
|
1.44
|
24
|
|
|
|
|
40
|
1.26
|
32
|
1.36
|
29
|
1.44
|
28
|
1.58
|
25
|
|
|
45
|
|
|
1.36
|
33
|
1.44
|
31
|
1.58
|
28
|
1.74
|
26
|
50
|
|
|
|
|
1.44
|
35
|
1.58
|
32
|
1.74
|
29
|
55
|
|
|
|
|
|
|
1.58
|
35
|
1.74
|
32
|

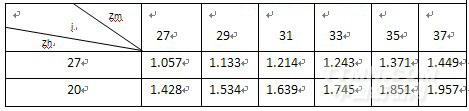

◆FA506,V型牵伸一后区牵伸倍数i,Zh中罗拉头牙,Zm中罗拉传动牙
