简易清梳联改造中梳棉机自调匀整仪的应用

南通联发纺织   胡厚明

关键词：简易清梳联改造 梳棉机改造 棉箱改造 自调匀整仪 自动匀条 生条 均匀

一、简介

所 谓简易清梳联改造，就是利用原有的清花、梳棉系统（只取掉其中的成卷装置），加装风机和自动供棉机，运用管道联接和电气控制，实现连续式喂棉及整线自动化 运行。风机又称清花接口（FT201），是从106（或者025、046）接出，利用风力把棉花（化纤等）通过管道输送到上棉箱供棉机（气压式棉箱或者振 动式棉箱），其中风机部分通过到多个气压传感器实时在线检测气压变化，保证稳定梳棉。

二、改造介绍

在清梳联改造过程中，我们去掉了振动棉箱、成卷机、豪猪开棉机，安装了混开棉设备、输棉风机、管道等，形成一套简易清梳联生产线。进行简易清梳联改造后，产量提高了30%，用工减少了60%，机物料消耗降低了40%。

 改 造前，开清棉、梳棉两道工序的设备包括：A002圆盘抓棉机、A035混开棉机、A036开棉机、两台A092双棉箱给棉机、两台A076单打手成卷机、 18台A186梳棉机。改造后，简易清梳联生产线的设备包括：A002圆盘抓棉机、A035混开棉机、开棉机、接力风机、梳棉机。与改造前的设备对比，改 造后的简易清梳联生产线设备更少、更简单，现代化程度更高，维修更加方便。

但是简易清梳联改造之后，困扰的问题也随之而来，就是棉条的重不匀和条干CV值都比较差！以牺牲质量来换取的产量，这在当今竞争激烈的市场面前并不可取！公司技术部会同车间研究决定，必须要上梳棉机自调匀整仪装置。
   经过物供部与技改部实验考查、对比，最终选定无锡普莱特机电有限公司ZNS智能型梳棉机自调匀整仪。现在18台梳棉自调匀整已经在我公司正常运转半年多时间。下面谈谈我公司ZNS梳棉机自调匀整仪使用借鉴，希望通过我们的抛砖引玉，能得到相关专家的指导。
三、ZNS智能型自调匀整仪

ZNS梳棉机自调匀整装置 成纱质量和改善机织布或针织布的布面效果，均匀丰满。
1、结构组成：ZNS型梳棉机自调匀整仪，采用西门子公司专用PLC为控制中心，以带矢量控制的施耐德变频作驱动机构，并有进口高精度的传感器和控制器，保证了系统可靠的运行，系统可分为三部分：检测显示及控制中心、执行驱动装置、采样系统。

2、工作原理：整个梳棉自调匀整仪系统采用计算机控制技术，采用目前先进的数据采集与通讯功能，能方便地改变设定输入。ZNS型梳棉自调匀整仪为闭环型，采用计算机控制技术，可靠性为工厂级。

采用目前先进的数据采集与通讯功能，能在显示器上监视实时工作状态，并能方便的改变输入。打开电源以后，系统进行几秒钟的自检以后，立即对外部输入进行采样，如：面层厚度、道夫速度等，并在屏幕上显示。

3、在梳棉机慢速启动后，自调匀整装置立即跟踪道夫运转，启动变频驱动装置，给棉马达将以设定速度跟随道夫快速运转，匀整功能自动开启。

系统根据F5（平均厚度）以及检测到的给棉棉层厚度变化情况，系统将按D×N=C函数控制给棉马达速度，已达到匀整的目的。（D–面层厚度，N–给棉速度，C–常数）

四、调试中注意事项

1、生产过程中，喂棉罗拉缠花，会导致了左右传感器检测的灵敏度。直接影响出条的克重及均匀。挡车工应该经常巡回检查，发现要及时解决、清除。

做好罗拉与过棉板的隔距。调小打手和给棉罗拉的隔距，保证隔距均匀一致。有条件的可更换100MM大直径凹槽罗拉及增加罗拉吹、吸风处理都能有效避免缠花。

2、做好日常清洁工作：及时的清理掉车肚花、斩刀花、各管道罩壳、刺辊、罗拉上的缠花。

3、抓棉机装箱排包要符合工艺规定，要削峰填谷，填平踩实，回用棉尽量打包装箱，严禁废花、回条随时放入棉箱。抓棉机抓取棉块形成密度变化，在现有工艺条件下，到棉箱管道，不容许有较明显的变化，否则直接影响生条不匀率。
五、实验数据

安 装使用前后质量对比：安装前棉条5M偏差基本在3~4克左右（正负2克），使用后控制在1~2克以内的范围；抽取圆盘上、中、下不同时间段的5M不匀率使 用前2.5左右，使用后基本在2%以内。 生条条干CV值使用前3.95，使用后2.84．（注：以上数据为使用ZNS型梳棉机自调匀整仪前后各三个月的平均值）。

对 后工序质量的影响：自使用ZNS型自调匀整仪后，并条、粗纱、细纱的重量不匀率(重量CVoA)都有了改进，根据试验室统计，并条调换齿轮的次数减少了 50次，既降低了劳动强度，又稳定了后工序的质量。细纱的重量CVoA稳定在1997乌斯特公报25水平上。并条粗纱细纱重量不匀CV使用前后明显降低。

ZNS型梳棉自调匀整仪结 构紧凑，安装简单，经济实用，是在棉卷工艺条件下提高生条质量较好的选择。ZNS型自条匀整仪的使用，取消了工艺齿轮的变换，方便了工艺上机。ZNS型自 条匀整仪为混合环式匀整系统，物美价廉，有效代替了进口设备，可配套清梳联合机及普通的简易清梳联改造中常规梳棉机FA186、203、231等梳棉机改 造。

六、结语

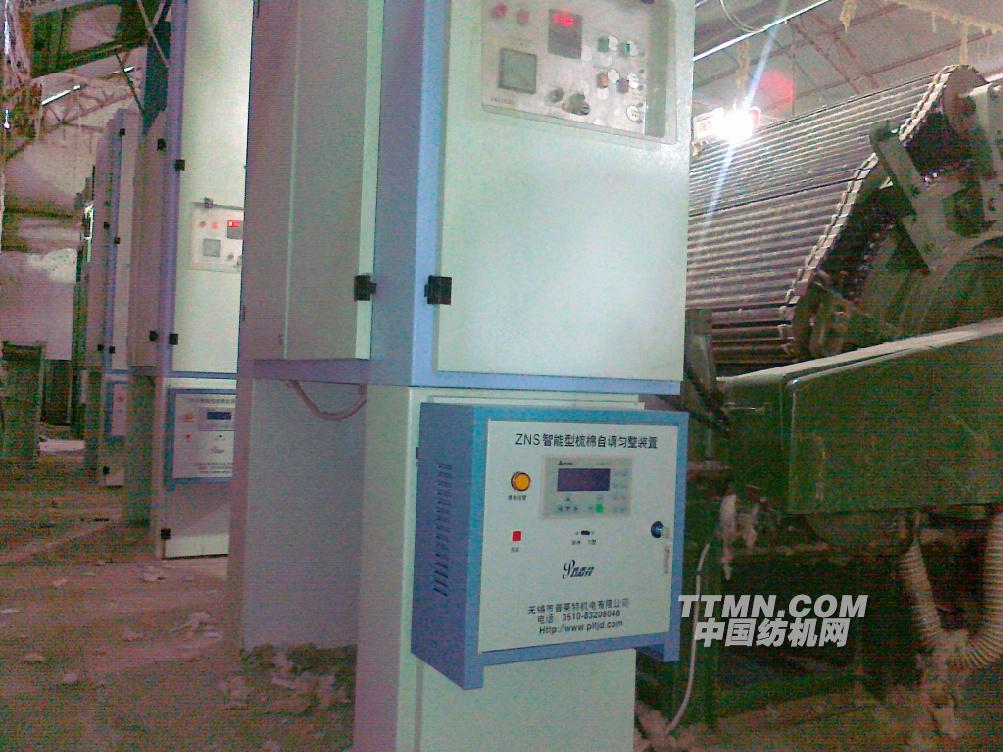

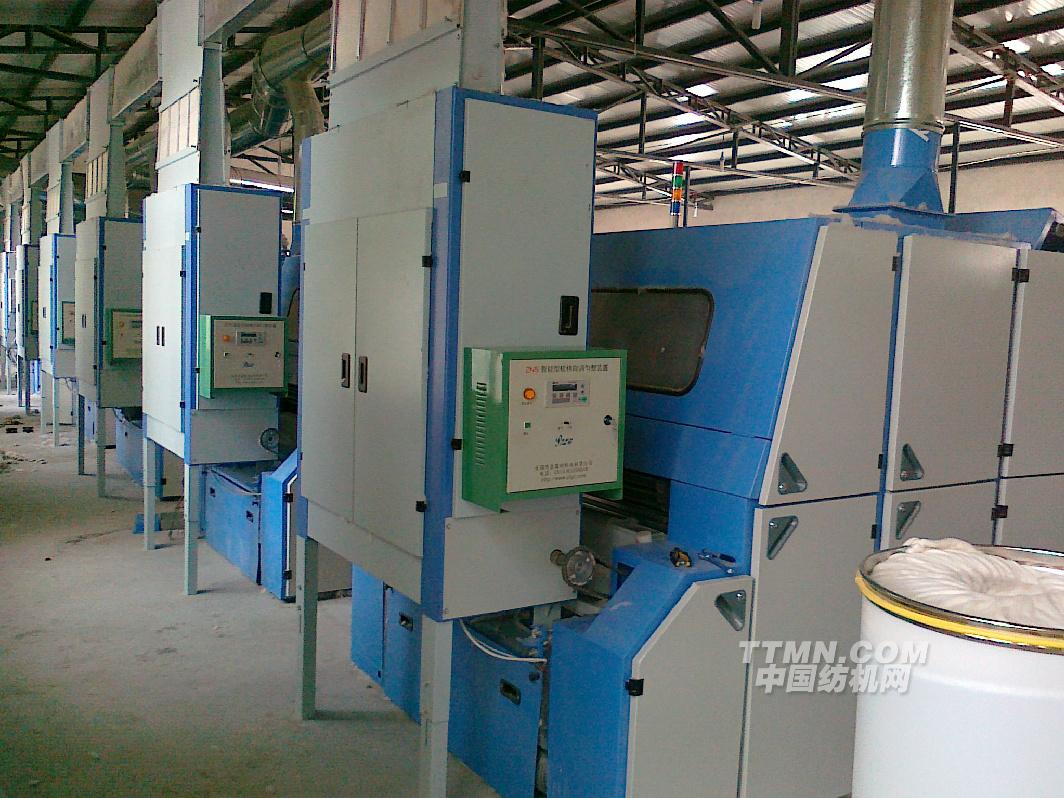

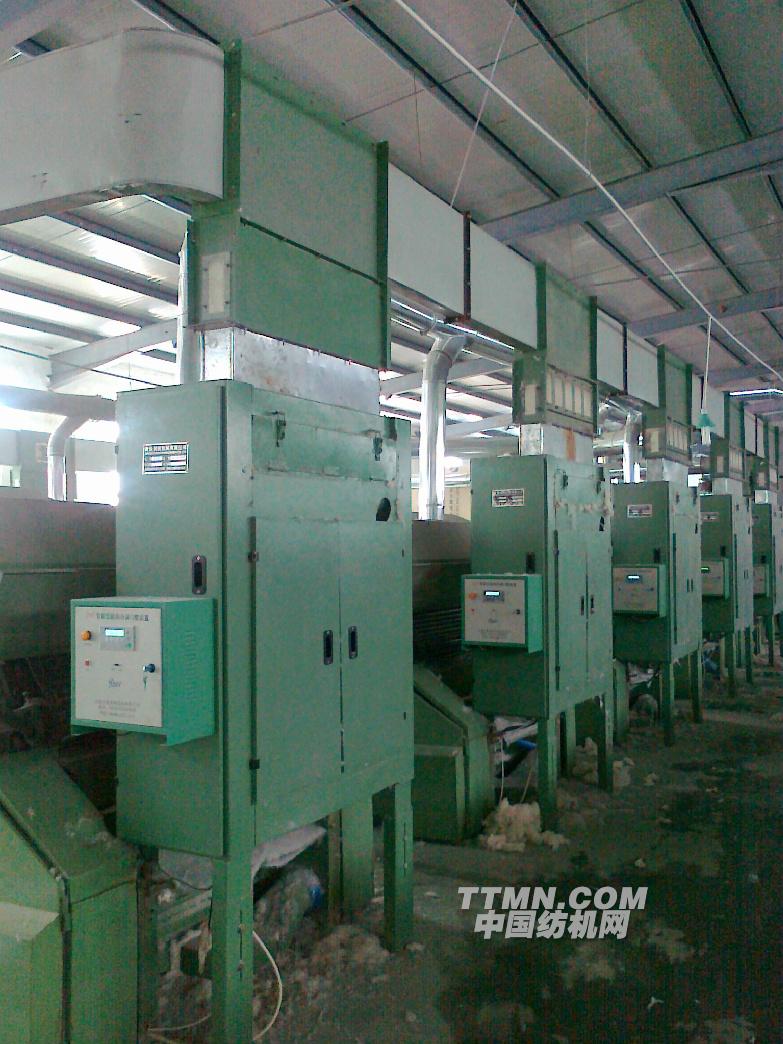

自 匀装置与现有的并合、牵伸工艺相结合，对棉纱质量的提高，能获得较好的耦合效果。对纺出品均匀度的改善，对后续工序，特别是织造工序，能减少断头，提高效 率，降低生产成本，能创造可观的效益。现有的国产自调匀整系统已经比较完善，特别是普莱特ZNS系列梳棉自调匀整仪（图示）价廉质优值得广大中小纺纱企业 深入推广。
