四方电气CA100伺服系统在木工四边锯上的应用
发布时间:2017-03-16
近日,四方电气CA100系列伺服系统成功应用于顺德某木工机械制造厂家的四边锯上,木工四边锯是一种通过锯头把压合好的木板四个边锯齐的设备,其速度快慢及锯切质量的好坏,直接影响着家私制造企业的产能及产品质量。新的控制系统保证了锯切机构运行的平稳性及定位的精确性,响应迅速,锯切长度精准,生产效率高,得到了厂家好评。

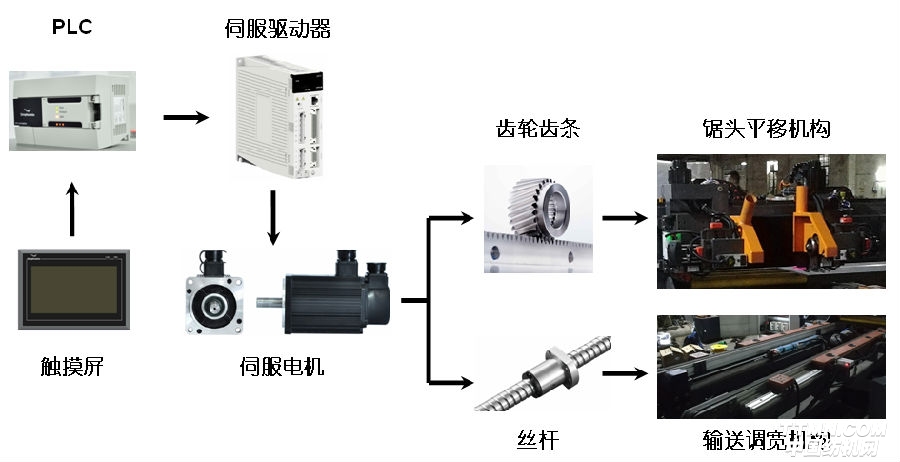

系统方案图
系统方案介绍:
四方电气CA100系列伺服系统应用在木工四边锯上的控制系统主要由触摸屏、PLC、伺服驱动器(CA100-F4R0AP)、伺服电机(CM105-130F10110A1CN)、锯头平移机构、输送调宽机构等构成。
基本工作原理为:四方电气CA100伺服系统通过齿轮齿条及丝杆分别带动锯头平移机构和输送调宽机构。锯切位置和速度及输送调宽的宽度由触摸屏设置,通过Modbus通信发送至PLC,PLC再将位置及宽度转化为控制伺服位置及转速的脉冲信号控制伺服系统运行。脉冲的个数及频率决定了伺服电机转动的圈数(即锯切位置和宽度)和运行的速度。
方案优势:
1. 四方电气CA100伺服系统良好的系统刚性以及优异位置跟随性能保证了锯切位置及输送宽度的精度;
2. 四方电气CA100伺服系统快速的响应性保证了设备工作的高效性;
3. 负载惯量辨识功能可自动优化绝大部分性能参数,安装调试简单;
4. 产品具有完善可靠的保护报警功能,保证系统运行的稳定可靠。

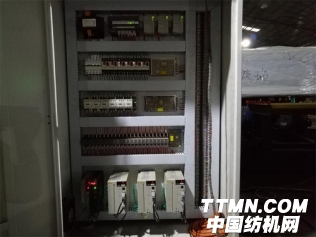

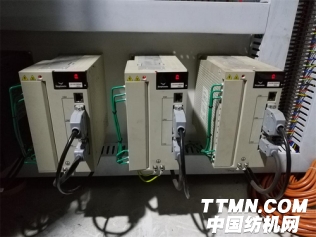

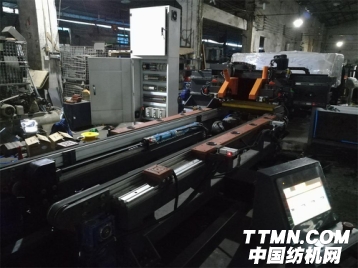

现场图片
