喷气织机捕边(废边)装置

发布时间:2011-07-07

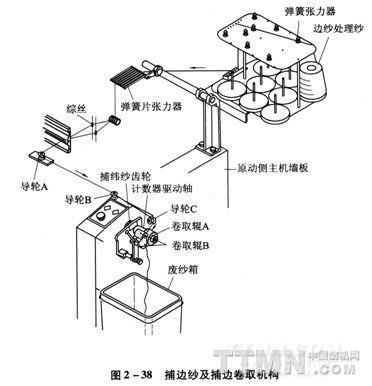

捕边纱及捕边卷取机构如图2—38所示。作用:防止出现纬缩或百脚并为边剪剪齐传动侧布边创造条件。

喷气织机的纬纱长度是以供纱侧为基准,测长量的误差和纬纱伸长不规则的现象均表现在传动侧。这些多余的纬纱与捕边纱交织后,用传动侧剪刀剪断,与织物分离并被送出机外。捕边纱多用6—8个筒子纱,放置在捕边纱筒子架上,纱线经张力调节器、断纱探测器和导向瓷辊后穿过综丝眼和钢筘。当综框上下运动时带动捕边纱开口,使之与纬纱形成交织状,纬纱头被捕边纱夹持住并由钢筘将其打人织口,然后在捕边卷取机构中三个橡胶罗拉的作用下被牵引通过边撑,由传动侧剪刀剪断后,被橡胶辊送人废纱箱(图2—38)。
捕边卷取机构的传动路径为:卷取机构中的卷取辊传动一对齿轮,其中从动齿轮与大罗拉同轴,依靠一个扭簧的作用使两个小罗拉紧紧接触,被大罗拉带着一同转动。
有些厂家生产的喷气织机,不配置捕边纱筒子,而是直接用经轴上的纱做捕边纱
